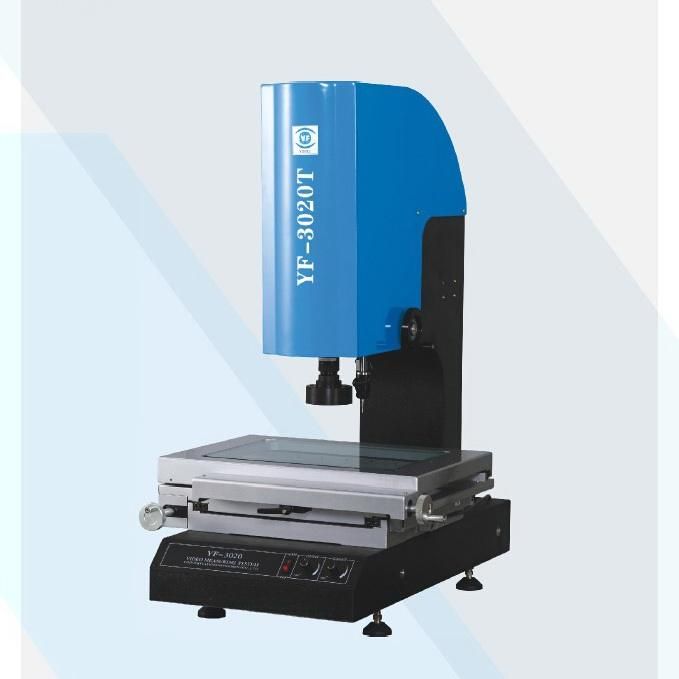

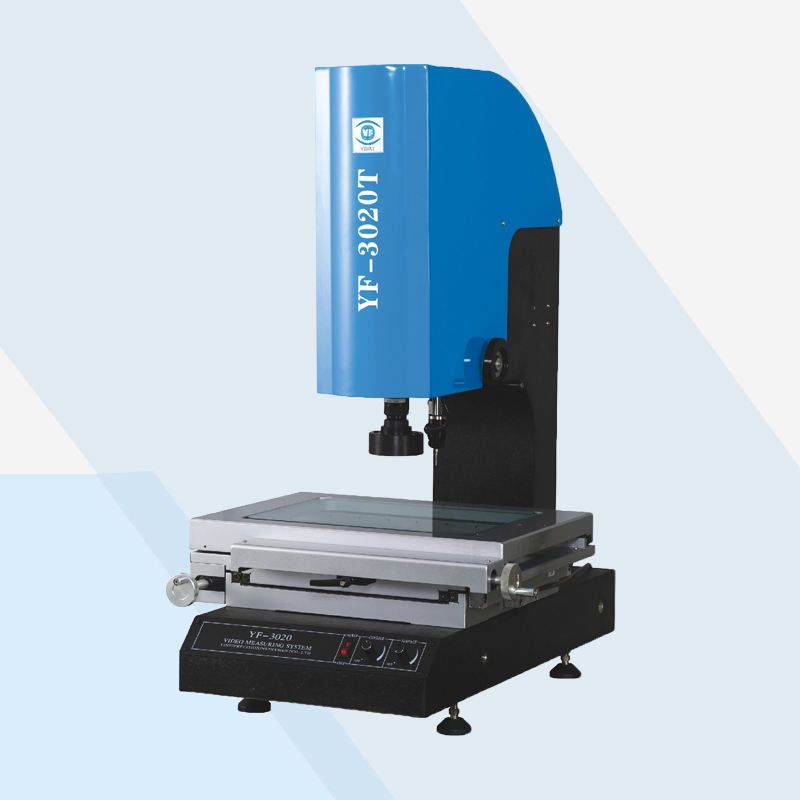

3D Máy Đo Video Quang Có Đầu Dò Yihui Yf-3020T

Mã sản phẩm: YF-3020T Tình trạng: Còn hàng
Thương hiệu: YIHUI Loại sản phẩm: Máy Đo Kiểm

Giá: 413,600,000₫

Số lượng:

Miễn phí vận chuyển

Đơn hàng từ 10.000k

Mã:

HSD: 30/12/2024

Giảm tới 3%

Đơn hàng từ 10.000 - 20.000k

Mã:

HSD: 30/12/2024

Giảm tới 4%

Đơn hàng từ 20.000 - 50.000k

Mã:

HSD: 30/12/2024

Giảm tới 5%

Đơn hàng lớn hơn 50.000k

Mã:

HSD: 30/12/2024

Giá 1 Số Sản Phẩm Trên Website Mang Tính Chất Tham Khảo - Vui Lòng Liên Hệ HotLine Để Cập Nhật Chính Xác

Giao Hàng Trong 5 -15 Ngày. Sản Phẩm Chính Hãng Từ Nhà Sản Xuất; Chima Cam Kết Giá Thành, Chất Lượng và Bảo Hành Sản Phẩm

Mô tả sản phẩm

Chi Tiết Ngắn Gọn

Bảo hành:

1 Năm

Tùy Chỉnh Hỗ Trợ:

OEM, ODM

Nhãn hiệu:

YIHUI

Số Mô Hình:

YF-3020T

Năng:

Điện Tử

Mô Tả sản phẩm

3D Nhãn Hiệu Video Hệ Thống Đo Lường YF-T Loạt

I. Cách sử dụng

YF-T Series là 3D của nhãn hiệu loại Video Hệ Thống Đo Lường được sản xuất bởi YIHUI.
Nó được thiết kế để kiểm tra, đo lường và phân tích các 2D, 3D dữ liệu trong tất cả các lĩnh vực ứng dụng, sử dụng rộng rãi trong các loại khác nhau của độ chính xác hoàn thiện các ngành công nghiệp như máy móc, thiết bị điện tử, bằng sắt, nhựa, vv.

1. Nó có thể đo điểm, đường thẳng, vòng tròn, vòng cung và hình bầu dục, hình chữ nhật và cải thiện độ chính xác với các đa điểm Chức năng định vị.

2. trong Metrology điều khoản, các máy có thể kiểm tra và kích thước chiều rộng, chiều dài, chiều cao, độ dày, đường kính, thiên thần, thẳng, phẳng, tính thẳng góc, Thông tư độ, coaxiality, vv.

3. sự kết hợp của phép đo, trung tâm cấu trúc và giao của cấu trúc, các trung điểm của xây dựng, dòng cấu trúc, một Vòng cấu trúc và cấu trúc điểm của xem.

II. Các tính năng
1. Nó sẽ sử dụng TEO™ 1 / 2 '' Color CCD máy ảnh, các Cross-line Máy phát điện là Các đo nhằm hệ thống.

2. Đo lường kỹ thuật số và xử lý dữ liệu hệ thống được tạo thành bởi hai phối hợp của Studio, quang học lưới và các SDK-2000 dữ liệu thẻ.

3. Nó có RS-232 giao diện với một máy tính và chuyên ngành Phần mềm đo lường mà cũng có thể quá trình và đầu ra Thông Tư lập bản đồ. Dữ liệu đo lường có thể được trực tiếp chuyển đổi thành AutoCAD tập tin và trở thành một đầy đủ làm việc vòng tròn; các dữ liệu cũng có thể được nhập vào trong Excel và Từ để tiến hành phân tích thống kê.

4.Granite cơ sở và cột, tính ổn định cao.

5. 'Image + Probe' Phương pháp đo lường, được trang bị với Renishaw™ đầu dò và của công ty chúng tôi tự phát triển 3D Metrology phần mềm, có thể đạt được nhanh chóng đo lường với độ chính xác cao.

Cấu trúc

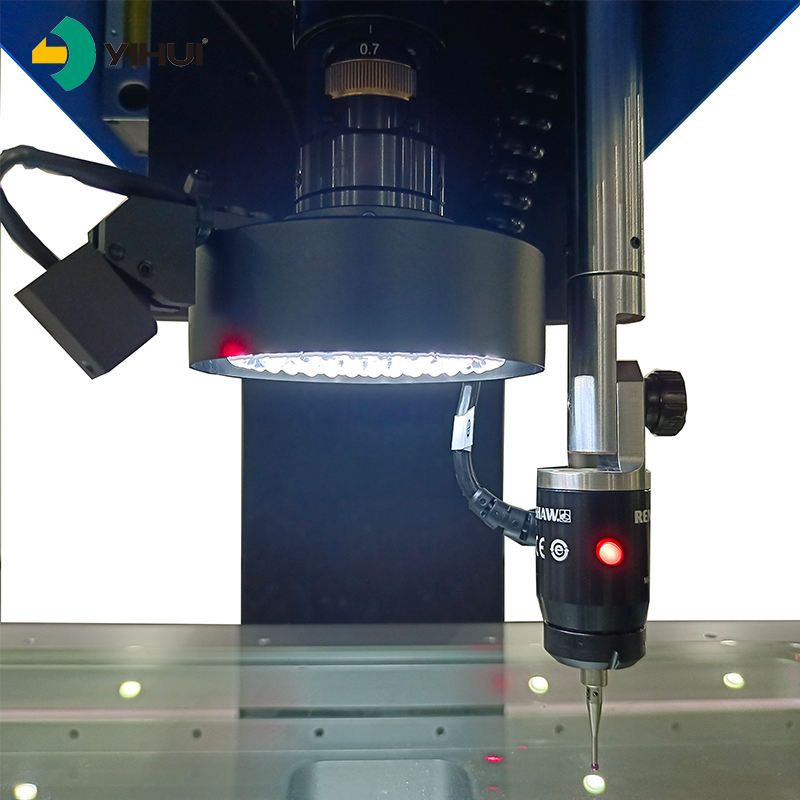

RENISHAW™ thăm dò MCP, mang đến cho đơn giản và hiệu quả

'Image + Probe' 3D Đo Lường!!!

Đặc điểm kỹ thuật

Mô hình			YF-2010T	YF-3020T	YF-4030T
Bảng	Các kim loại của bảng kích thước (mm)	404*228	500*330	606*466
		Các bàn kính của Kích thước (mm)	260*160	350*280	450*350
		Đi du lịch (mm)	200*100	300*200	400*300
		Khả Năng chịu tải	Approx. 15 kg	Approx. 20 kg	Approx. 30 kg
Trọng lượng (kg)			180	260	315
Kích thước (L * W * H)mm			556540860	670660950	7209501020
Đo Nhắm Mục Tiêu Hệ Thống (Phụ Kiện tiêu chuẩn)			Máy ảnh: TEO™ Màu 1 / 2''Color CCD Máy Ảnh
				Ống kính Zoom: Guiguang™ ống kính quang học Với Người Anh RENISHAW™ thăm dò
				Ống kính Zoom Độ phóng đại: 0.7 ~ 4.5X Quy Mô Độ Phân Giải: 0.001mm
				Video Tổng Số Phóng Đại: 20 ~ 128X FOV:7 ~ 1.1mm
Z-trục đi du lịch (mm):150mm Các lỗi chỉ định của X,Y-Trục ≤(3 + L/200) mm (L được coi là như đo chiều dài đơn vị: mm)

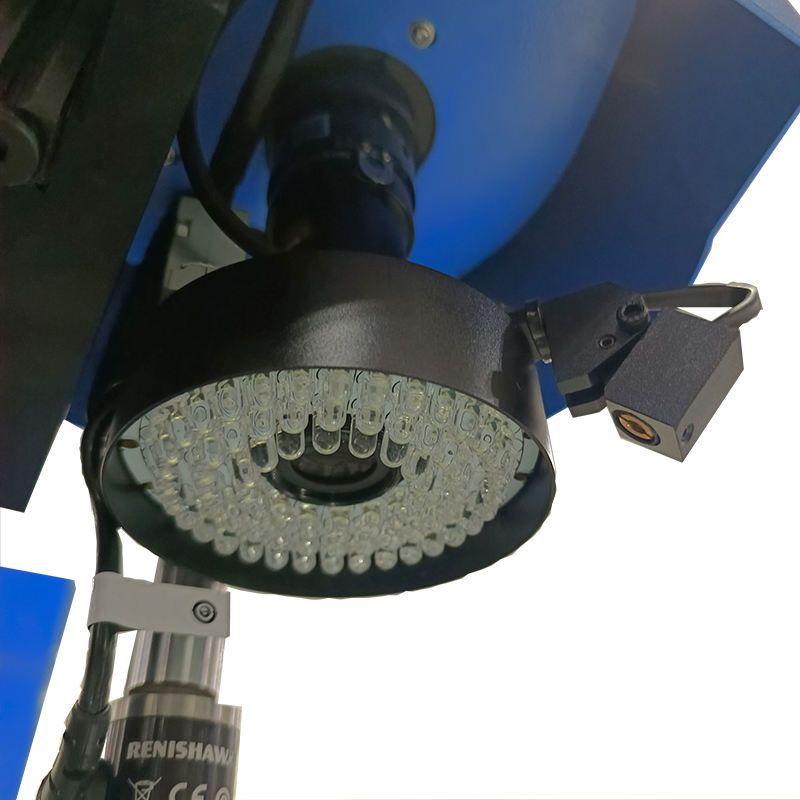

Chiếu sáng: ánh sáng Bề Mặt và truyền tải ánh sáng áp dụng LED, Độ sáng có thể điều chỉnh Power: 110/220V(AC), 50/60Hz 30W

Phần mềm

Một phần của các Metrology Phần Mềm (YH-3D™)

1. 2D đo lường: Đo chiều cao, chiều rộng, chiều dài, cả hai bên của các góc, các góc hình nón, các đường kính của xi lanh,
Chamfering, thẳng, độ tròn, cylindricity, tính thẳng góc, song song, vv.

2. Đầu dò đo lường: Renishaw™ thăm dò, có thể đo 3D dữ liệu như lỗ sâu, đường kính của quả bóng, cylindricity, vv.

3. Max. và Min. giới hạn: Có thể thiết lập tối đa. và min. giới hạn, khi các kích thước thực tế của các sản phẩm là ra khỏi phạm vi, các corressponding dữ liệu đo lường sẽ có cảnh báo trong nền đỏ.

4. kỹ thuật đảo ngược: Phần mềm thu hút đo lường đồ họa, có thể có hàng trực tiếp thực nhập vào AutoCAD, cũng có thể được lưu lại dưới dạng DXF, DWG. Các tập tin (có thể là một nhanh chóng máy quét, hơn hai lần nhanh hơn so với chung phần mềm tốc độ).

5. Hình ảnh đầu ra: đo lường hoặc quan sát kết quả có thể được lưu lại dưới dạng hình ảnh trong định dạng khác nhau như, BMP, JPG.

6. thời gian thực Sub-Pixel để tìm thấy các điểm: Các đầu tiên Sub-pixel, hình ảnh tiên tiến công nghệ chế biến vào video đo lường
Ngành công nghiệp, cải thiện đáng kể độ chính xác đo lường và Đo Lường Hiệu quả của một điểm ảnh, so với tương tự như phần mềm, tiết kiệm ít nhất 3/5 thời gian, cải thiện tính chính xác của hơn 2 lần (trong cùng một độ phóng đại quang học).

7. Vector vẽ chức năng: Các hình ảnh hoặc phông chữ có thể được thu nhỏ ở trong hoặc ra ngoài steplessly.

8. Bản đồ đo lường: có thể chụp và tạo thành một bức tranh hoàn chỉnh của lớn làm việc mảnh, có thể trực tiếp kích thước trên các đồ thị.

9. các dòng lệnh: trực tiếp hình thành các dòng lệnh, nhập các phối hợp thông tin để tạo ra các điểm, dòng, vòng tròn,
Vòng cung, để đáp ứng các nhu cầu đặc biệt của ảo đo lường.

10. vị trí đường dung sai: độ tròn, thẳng, song song, tính thẳng góc, đồng tâm, vv.

11. Dimensioning Chức năng: bán kính, đường kính, góc, tuyến tính kích thước, văn bản chú thích, phối hợp nhãn vv.

12 đo lường tự động chức năng: Tự động tìm thấy một, đường thẳng, Multi-Zone tự động tìm thấy một, đường thẳng, cl2ck
Vòng Tròn marquee vòng, Vòng Multi-Zone tự động vòng cung.

13. Báo cáo Chức năng: kết quả đo có thể được trực tiếp chuyển đổi sang WORD, EXCEL, TỪ, CAD.

14. Ngôn ngữ: Hỗ trợ Trung Quốc, Tiếng Anh, Hàn Quốc, Nhật Bản.
