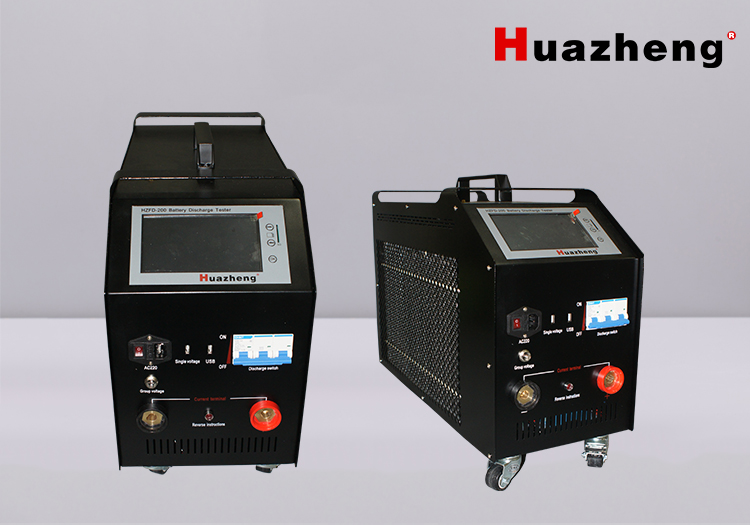

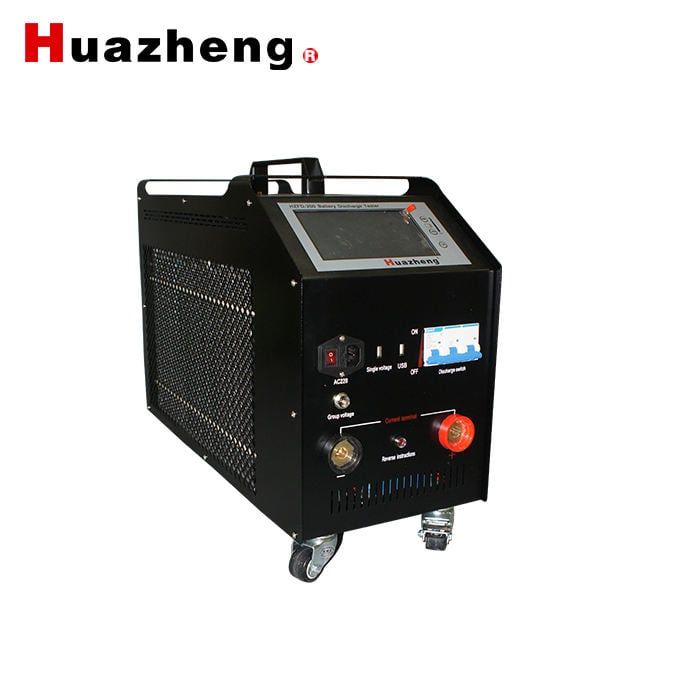

DC Load Bank discharge test battery discharger unit
110V 400A 220V 100A pin xả Thiết bị kiểm tra DC liên tục tải hiện tại ngân hàng
Mô tả sản phẩm
1.1Giới thiệu chung
Pin tải ngân hàngLà một công cụ đặc biệt để kiểm tra chuỗi Pin lưu trữ NiCd và axit chì của toàn bộ điện áp chuỗi 24V, 48V, 110V, 220V, trong phòng giao tiếp, và điện áp di động 1.2V/2V/6V/12V, và nó áp dụng lý thuyết công nghệ thử nghiệm tiên tiến hiện tại, Và đã thu được một loạt các bước đột phá trong nghiên cứu và ứng dụng công nghệ mới, các bộ phận mới, vật liệu mới và kỹ thuật mới, được thiết kế phù hợp với các yêu cầu của các quy định kiểm tra và bảo trì liên quan đến quốc gia và nó là một công cụ phát hiện đặc biệt để phát hiện hiệu suất của pin cố định. Công suất xả lớn, khối lượng nhỏ, trọng lượng nhẹ, chức năng hoàn chỉnh của phần mềm quản lý dữ liệu của máy tính trên có thể làm giảm đáng kể tải công việc kiểm tra hàng ngày và bảo trì pin cố định.
1.2Chức năng và tính năng chính

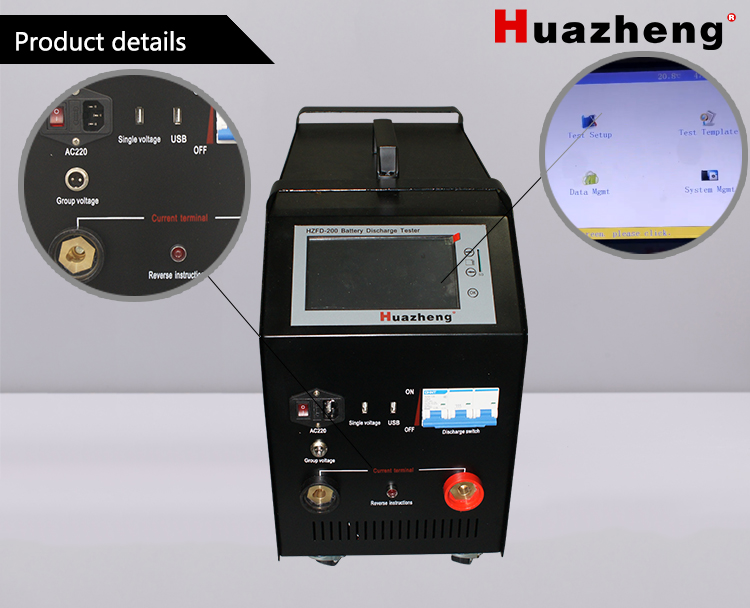

LSản phẩmĐược sử dụng màn hình cảm ứng màu. Nó có thể được vận hành thông qua ngón tay hoặc bút cảm ứng với sự tiện lợi và linh hoạt.
LChế độ lưu dữ liệu: Lưu nội bộ và lưu bên ngoài (thẻ SD)
LTăng cường chức năng bảo vệ điện áp,
LTự động phục hồi chức năng bảo vệ quá dòng
LBảo vệ quá nhiệt.
Trên dòng chức năng giám sát:
LKhi chuỗi Pin nằm trong điều kiện xả trực tuyến, sạc đồng đều và sạc nổi,CácCông cụ có thể thực hiện theo dõi thời gian thực cho chuỗi pin và tế bào; giám sát bao gồm toàn bộ điện áp chuỗi, điện áp di động, toàn bộ chuỗi phí/xả hiện tại, toàn bộ chuỗi phí công suất, toàn bộ chuỗi xả công suất, thời gian giám sát và vv
Chức năng xả:
Thực hiện xả dòng điện liên tục tận dụng tải giả trí tuệ Sau khi tháo chuỗi pin ra khỏi hệ thống, thiết lập các thông số của dòng xả xả hiện tại,Thời gian xả,“Công suất xả”,“Điện áp bảo vệ cuối cùng của toàn bộ chuỗi” và “Điện áp bảo vệ cuối cùng của tế bào”, và người thử nghiệm có thể tự động thực hiện chức năng xả, hiển thị dòng xả,Pin xả Công suất,Toàn bộ điện áp chuỗi, điện áp di động, thời gian xả và vv tại thời gian thực; khi chuỗi đạt đến giá trị thiết lập của điện áp xả cuối cùng,Giá trị thiết lập của công suất xả cuối cùng,Giá trị thiết lập của thời gian xả cuối cùng,Bất kỳ tế bàoĐiện áp dưới giá trị thiết lập của điện áp di động cuối cùng hoặc hoạt động cuối cùng bằng tay có thể ngừng kiểm tra xả. Các điều kiện điện áp di động cuối cùng cũng có thể được thiết lập để báo động không chỉ dừng lại.
LNó có thể lưu 10 nhóm dữ liệu giám sát trực tuyến và 10 nhóm dữ liệu kiểm tra xả; người dùng có thể thực hiện truy vấn, xóa và xuất hoạt động của thẻ SD.
LMáy tính có thể kết nối với thiết bị thông qua nối tiếp, thực hiện kiểm soát kiểm tra và giám sát thời gian thực của thiết bị và thực hiệnPhân Tích đồ họa.
LMáy tính có thể kết nối với thiết bị thông qua nối tiếp, thực hiện kiểm soát kiểm tra và giám sát thời gian thực của thiết bị và thực hiện phân tích đồ họa.
Chức năng bảo vệ tự động:
LNgười kiểm tra sẽ tự động dừng kiểm tra khi nó có thể phát hiện sự bất thường của toàn bộ chuỗi pin hoặc tế bào và sự bất thường hoạt động của người kiểm tra để bảo vệ pin trong quá trình kiểm tra.
LMáy chủ của người kiểm tra thông qua thiết kế tích hợp bộ phận giám sát với bộ phận nguồn, bộ phận nguồn thông qua các bộ phận hiệu quả cao loại mới, và nó là một thử nghiệm toàn diện pin lưu trữ với khối lượng nhỏ và hiệu quả cao.
LGiao diện hoạt động nhân bản, hoạt động đơn giản, dòng chảy rõ ràng, và mỗi hoạt động có thể có tiếng Anh Cue. Aquamarine màu xanh Độ sáng cao, màn hình LCD lớn, và hiệu ứng hiển thị rõ ràng và đẹp.
LChức năng mạnh mẽ của phần mềm quản lý dữ liệu máy tính trên, giao diện thân thiện, có thể cung cấp quản lý dữ liệu, in, phân tích, thống kê Các Biểu Mẫu báo cáo, tự động tạo báo cáo thử nghiệm, v. v.
Giới thiệu quy trình kiểm tra 1.3:
1.3.1 trên Thủ Tục Kiểm tra giám sát dòng
Bước đầu tiên: Kết nối mô-đun giám sát điện áp di động (xem chi tiết trong phần 2.4)
Bước thứ hai: kết nối đường dây kiểm tra điện áp nhóm với hai cực của chuỗi pin (xem chi tiết trong phần 2.5)
Bước thứ ba: Cắm và bật máy kiểm tra.
Bước Ra: Nhập vào thiết lập giám sát dòng. (xem chi tiết trong phần 3.1)
Bước đầu tiên: Nhấn “ok” bắt đầu kiểm tra.
1.3.2 Thủ Tục Kiểm tra xả:
Step1: Kết nối mô-đun giám sát điện áp di động (xem chi tiết trong phần 2.4)
Bước 2: kéo trên trên trên trên công tắc xả (để ngăn kết nối ngược của cáp xả và làm hỏng máy kiểm tra, và nếu kết nối sai, cảnh báo sẽ được đưa ra.)
Bước 3: kết nối cáp xả với máy chủ và ngân hàng pin tương ứng.) Lưu ý: đường màu đỏ là dương; đường màu đen:-âm) kết nối ngược sẽ được cảnh báo. (Xem chi tiết trong phần 2.5)
Bước 4: kết nối đường dây kiểm tra điện áp nhóm với hai cực của chuỗi pin.
Bước 5: Cắm và bật máy kiểm tra.
Bước 6: nhập vào thiết lập thông số kiểm tra xả. (Xem chi tiết trong 3.2)
Bước 7: kéo ra khỏi phạm vi trên công tắc xả.
Bước 8: nhấn “ok” bắt đầu kiểm tra
Pin áp dụng
Pin axít chì
Mô hình
HZFD-200A
Điện áp đầu ra
110V
220V
Sản lượng hiện tại
0-180a
0-90a
Chế độ hoạt động
Được sử dụng độc lập hoặc với một mô-đun hiện tại không đổi
Hiệu suất bảo vệ
Đầu vào thiết bị đầu cuối bảo vệ quá áp, nhắc nhở trên màn hình LCD;
Bảo vệ phân cực ngược, báo động Buzzer;
Bảo vệ quá dòng, nhắc nhở trên màn hình LCD;
85 ℃ bảo vệ quá nhiệt, nhắc nhở trên màn hình LCD, còi báo động.
Mua lại Điện áp pin đơn
Các 433rf Module không dây hỗ trợ một thông tin liên lạc khoảng cách dài hơn 100 m và giám sát cho pin duy nhất điện áp của 2V, 4V, 6V và 12V. Nếu tổng điện áp không vượt quá giá trị đã đặt, mỗi bộ pin sẽ có một lượng pin không giới hạn và có thể theo dõi một đến mười sáu mô-đun giám sát không dây RF cùng một lúc. Một mô-đun giám sát không dây RF có thể giám sát 12 pin đơn cùng một lúc.
Kiểm soát độ chính xác
Dòng xả: ≤ ± 1%; Điện áp đầu cuối của pin: ≤ ± 0.1%; điện áp pin đơn: ≤ ± 0.05%
Cung cấp điện hoạt động
Điện áp
Hệ thống ba dây một pha: 220V AC (-20% ~ + 30%); tần số: 45 ~ 65Hz;
Chịu được kiểm tra điện áp
Đầu vào-Vỏ: 2200vdc 1 phút
Đầu vào-Đầu ra: 2200vdc 1 phút
Đầu Ra-vỏ: 700vdc 1 phút
An toàn
Phù hợp với en610950
Hệ thống dây điện
Đầu ra AC
Ổ cắm Nam phù hợp với tiêu chuẩn quốc gia áp dụng, áp dụng cho cáp 1 ~ 1.5mm2
