1. Giới Thiệu chung Về

Các cách điện khởi động và các cách điện găng tay là điều kiện tiên quyết thiết bị cho hoạt động và bảo trì của các điện hệ thống điện. Các phương pháp thử nghiệm và chu kỳ cho an toàn các thiết bị bao gồm các cách điện khởi động và các cách điện găng tay là quy định trong các mã an toàn của Điện Ngành Công Nghiệp (DL408). Cho các điện áp điện môi chịu được thử nghiệm cho các cách điện khởi động và các cách điện găng tay, các thử nghiệm chu kỳ là một nửa năm, không có thủng được cho phép trong quá trình các núm vú, và trong khi đó các rò rỉ hiện tại của các cách điện khởi động sẽ không được trên các giá trị giới hạn.

Các cấp bằng sáng chế công nghệ cho các đa kênh điện áp cao kiểm tra rò rỉ và các dữ liệu hồng ngoại truyền thông được áp dụng cho các bộ máy; do đó các mục đích đo điện áp cao rò rỉ hiện tại một cách an toàn có thể được nhận ra. Do để các ứng dụng của các công nghệ, các thử nghiệm Bộ máy là hoàn toàn bị cô lập từ các cao Điện áp hệ thống, vì vậy mà không chỉ đa kênh điện áp cao rò rỉ hiện tại có thể được đo chính xác, nhưng cũng sự an toàn của các thử nghiệm các nhà khai thác có thể được đảm bảo.

Tám miếng của các thiết bị có thể được thử nghiệm tại cùng một thời gian như vậy là để cải thiện hiệu quả làm việc. Các cấp bằng sáng chế điện áp cao làm gián đoạn công nghệ được áp dụng để tránh lặp đi lặp lại của các bài kiểm tra. Trong quá trình các kiểm tra, các thủng mảnh có thể được tách ra từ điện áp cao hệ thống và các mảnh còn lại mà không cần thủng sẽ được kiểm tra cho đến khi hoàn thiện các bài kiểm tra.

2. Chức Năng chính và Thông Số Kỹ Thuật

2.1 Chức Năng chính

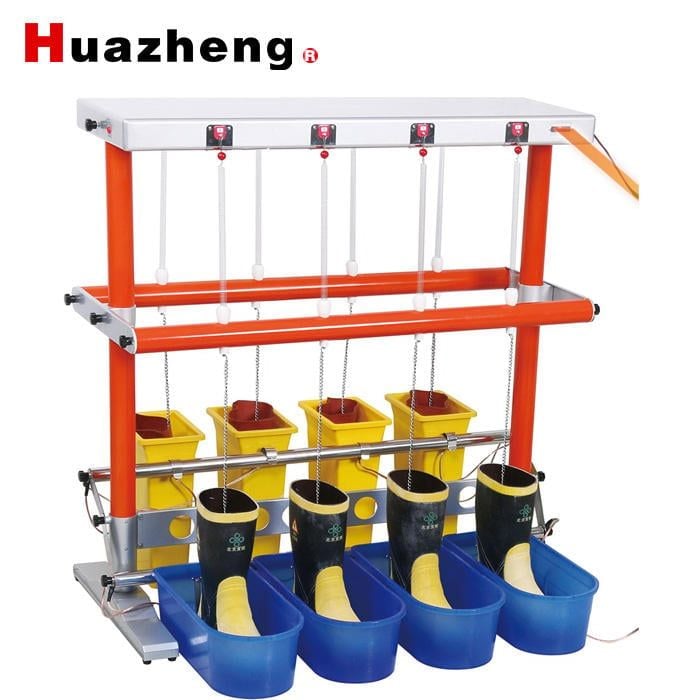

2.1.1 tám miếng của các cách điện khởi động hoặc các cách điện Găng tay ca được thử nghiệm tại cùng một thời gian, trong khi sự rò rỉ hiện tại có thể được kiểm tra một cách riêng biệt.

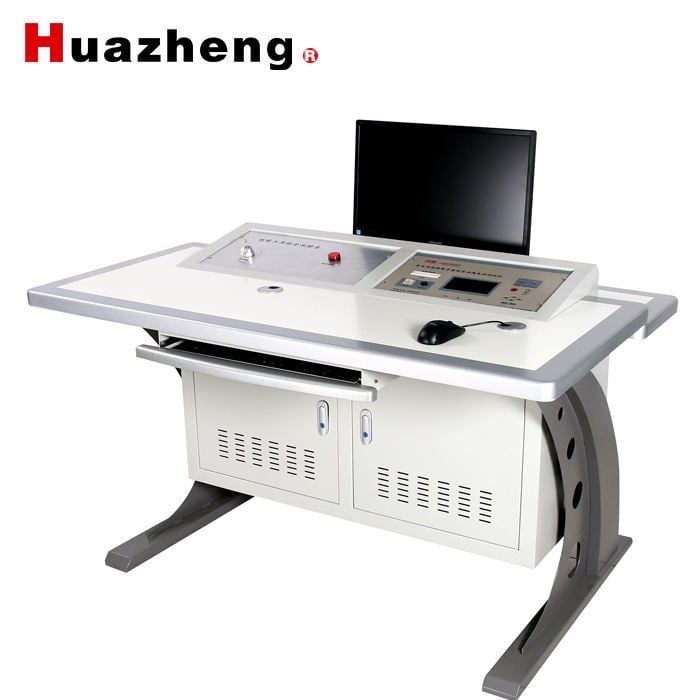

2.1.2 sử dụng MÀN HÌNH LCD lớn màn hình, biết thêm thông tin có thể được hiển thị. Tám kênh của các thông số bao gồm cả cao Điện áp rò rỉ hiện tại, kiểm tra điện áp, thử nghiệm hiện tại, ghi lại thời gian có thể được hiển thị trên màn hình cùng một lúc thời gian.

2.1.3 các thông số chẳng hạn như các thử nghiệm điện áp và chính hiện tại của các thử nghiệm biến áp có thể được đo.

2.1.4 sử dụng các cấp bằng sáng chế công nghệ cho các hồng ngoại dữ liệu thông tin liên lạc, các hoạt động giao diện điều khiển là hoàn toàn bị cô lập từ các cao Điện áp hệ thống, vì vậy mà sự an toàn của các nhà khai thác được đảm bảo.

2.1.5 các điện môi Chịu được điện áp thử nghiệm là một kiểm tra tự động. Một lần các bài kiểm tra bắt đầu, các thiết bị sẽ được bật tự động, và sau đó các điện áp sẽ được nâng lên để các điện áp đặt trước theo tốc độ theo yêu cầu của các tiêu chuẩn quốc gia. Một lần Điện áp đặt trước được đạt tới, các bộ máy sẽ bắt đầu ghi âm thời gian và các thử nghiệm điện áp sẽ được duy trì. Khi thời gian là lên, các điện áp sẽ được giảm để không và sức mạnh sẽ được tắt, trong khi đó các rò rỉ hiện tại của mỗi thử nghiệm mảnh sẽ được hiển thị và các kết quả thử nghiệm sẽ được lưu lại tự động.

2.1.6 đặc biệt nối đất tàu có sẵn cho hoạt động dễ dàng.

2.1.7 có điện áp cao làm gián đoạn điều khiển cho mỗi kênh của thử nghiệm mảnh. Một khi có là thủng trong một trong các kênh, thử nghiệm mảnh của các kênh sẽ được phân lập từ các điện áp cao trong khi các thủ tục tố tụng của các bài kiểm tra sẽ được không bị ảnh hưởng.

2.1.8 có chức năng bảo vệ cho quá áp và quá dòng.

2.1.9 có là cảnh báo đèn báo động đối với điện áp cao nguy hiểm.

2.1.10 sáu mươi nhóm của dữ liệu thử nghiệm và kết quả có thể được lưu lại cho đề cập bất cứ lúc nào thời gian.

2.1.11 có là chức năng của thời gian thực lịch và đồng hồ.

2.1.12 các dữ liệu thử nghiệm có thể được in trên trang web.

2.2 Thông Số kỹ thuật

Đánh giá điện áp đầu ra: 50 KV

Xếp hạng năng lực: 5 KVA

Điện áp đầu ra Phạm vi đo: 50.0 kV(250V)

Điện áp đo dung sai: <±(0.2% U + 0.02% Umax), trong số mà U là các giá trị hiển thị và Umax là trên giá trị giới hạn.

Đầu vào hiện tại Phạm vi đo: 25.0A

Hiện tại đo dung sai: <±(0.2% I + 0.02% Imax), trong số mà TÔI là các giá trị hiển thị và Imax là trên giá trị giới hạn.

Rò rỉ hiện tại Phạm vi đo: 25.0mA

Rò rỉ hiện tại đo dung sai: ±(0.5% I + 2 đếm), trong số mà TÔI được hiển thị.

Rò rỉ hiện tại tỷ lệ độ phân giải: 0.1 mA

Thời gian giới hạn hiển thị kỹ thuật số: 10 ~ 990 S
