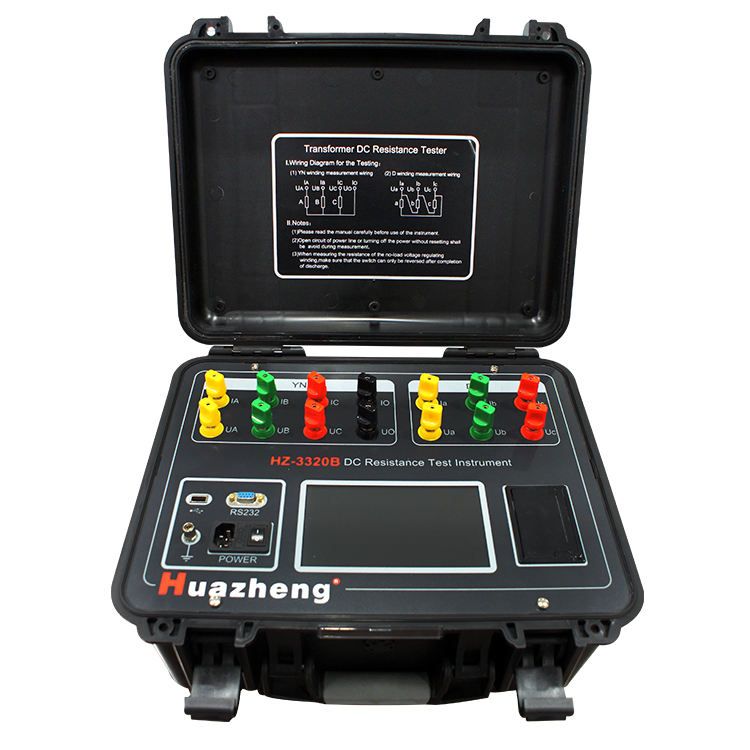

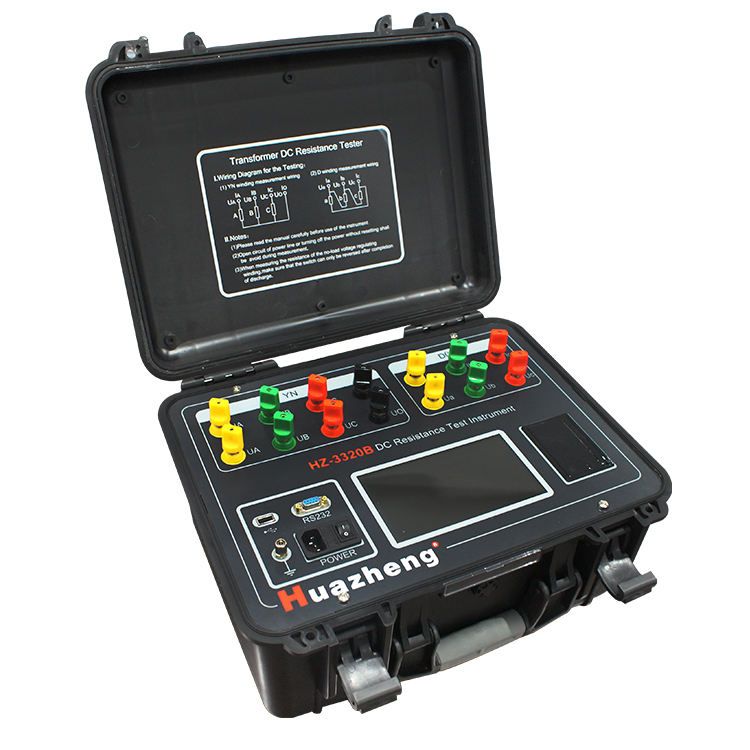

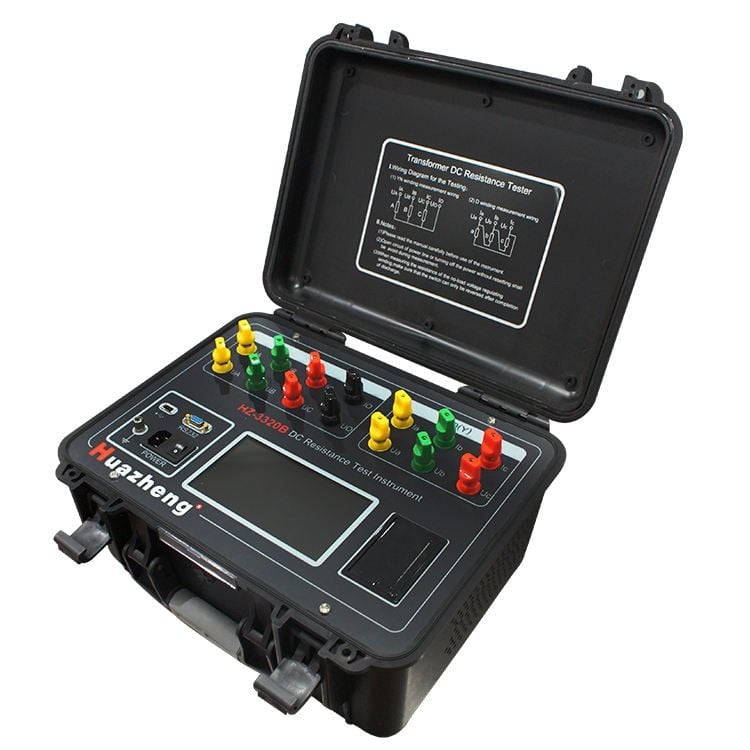

I. Tổng Quan

Các Máy Biến Áp DC Kháng Thử Nghiệm là một bắt buộc kiểm tra mục cho bán thành phẩm và thành sản phẩm nhà máy thử nghiệm, cài đặt và bàn giao kiểm tra, và phòng ngừa kiểm tra của các điện bộ phận trong các máy biến áp sản xuất ngành công nghiệp. Nó có thể được sử dụng để có hiệu quả phát hiện các khuyết tật trong kém chất liệu để lựa chọn, Loose hàn và các bộ phận kết nối, thiếu sợi và bị hỏng dây của máy biến áp cuộn dây, cũng như các hoạt động mối nguy hiểm ẩn. Để đáp ứng các yêu cầu của nhanh chóng đo lường của biến áp DC sức đề kháng, một lớn-điện Quy mô biến áp DC kháng nhanh chóng Tester tích hợp với Ba-Giai Đoạn đồng thời chức năng kiểm tra, từ Làm Tăng Thêm Chức Năng, và Độ Giải Từ Chức Năng vào một cơ thể có đã được phát triển trong công ty chúng tôi. Các thử nghiệm có các chức năng của Ba-giai đoạn đồng thời điện-on, độc lập hiện tại và điện áp lấy mẫu, đồng thời đo lường và hiển thị của Ba-giai đoạn sức đề kháng và ba-giai đoạn mất cân bằng tỷ lệ, như vậy là để rất nhiều rút ngắn các kiểm tra thời gian của biến áp DC sức đề kháng và giải quyết các vấn đề về thời gian dài tiêu thụ cho DC đo lường sức đề kháng của mỗi tap quanh co trong máy biến áp điện.

II. Các Biện Pháp an toàn

1)Phải đọc hướng dẫn này một cách cẩn thận trước khi sử dụng các thử nghiệm;

2)Các thử nghiệm nhà điều hành nên hiểu phổ biến kiến thức về nói chung các thiết bị điện hoặc dụng cụ;

3)Các thử nghiệm có thể được sử dụng trong nhà và ngoài trời, nhưng nó phải được bảo vệ khỏi mưa, khí ăn mòn, bụi quá mức, và nhiệt độ cao;

4)Các thử nghiệm là một công cụ chính xác và bất kỳ rung động nghiêm trọng phải được tránh;

5)Các thử nghiệm nên được duy trì, sửa chữa và điều chỉnh bởi các chuyên gia;

6)Sau khi kiểm tra, hãy chắc chắn để chờ đợi cho việc thải báo động để ngăn chặn trước khi tắt điện và loại bỏ các thử dây điện;

7)Khi đo không tải điện áp-Điều chỉnh biến áp, các tap Changer có thể được chuyển sang chỉ sau khi xả chỉ báo động dừng lại.

8)Trong quá trình kiểm tra, không di chuyển các kiểm tra clip và các đường dây điện.

III. Đặc Điểm chức năng

1)Các thử nghiệm có thể chọn tương ứng sản lượng hiện tại giá trị theo để kiểm tra sản phẩm, và là chủ yếu thích hợp cho đo cảm ứng DC kháng trên máy biến áp;

2)Trên lớn máy biến áp với một năm-chân lõi và thấp-Điện áp cuộn dây kết nối trong Delta, các thử nghiệm có thể được sử dụng cho các bài kiểm tra trong HV & LV loạt kích thích chế độ. Từ làm tăng thêm mạch của các cuộn dây có thể được tự động kết nối trong các thử nghiệm, để một cách nhanh chóng và kiểm tra chính xác các Kháng DC của thấp-Điện áp cuộn dây;

3)Các thử nghiệm có một Ba Giai Đoạn chức năng Kiểm Tra để Đo lường các Ba-giai đoạn DC sức đề kháng của các ngôi sao-kết nối với cuộn dây đồng bộ và tính toán các Ba-giai đoạn mất cân bằng tự động, như vậy là để làm giảm đáng kể các đo lường thời gian và cải thiện các bài kiểm tra hiệu quả. Của nó giai đoạn bởi giai đoạn thử nghiệm chức năng cũng có thể được sử dụng cho giai đoạn bởi giai đoạn thử nghiệm trên máy biến áp với YN và D (Y) kết nối;

4)Các cuộn dây vật liệu có thể được thiết lập theo các quanh co Chất liệu của máy biến áp, chẳng hạn như đồng hoặc nhôm, để phân biệt các chuyển đổi hệ số nhiệt độ của vật liệu khác nhau.

5)Các thử nghiệm được trang bị với biến áp YN quanh co trung tính điểm đường dẫn kháng Chức năng phát hiện, có thể làm cho ba-giai đoạn kiểm tra dữ liệu gần gũi hơn với các duy nhất-giai đoạn giá trị thử nghiệm.

6)Các thử nghiệm có một bảo vệ đầy đủ mạch và âm thanh xả báo động, để thông báo cho các rõ ràng xả chỉ định và làm giảm các misoperation;

7)Các thử nghiệm là được trang bị với một 7-inch màu sắc màn hình cảm ứng. Để hiển thị các dữ liệu thử nghiệm rõ ràng trong thời gian thực;

8)Các thử nghiệm có Trung Quốc và Tiếng Anh hoạt động giao diện, mà có thể được cấu hình theo người sử dụng yêu cầu;

9)Các thử nghiệm là được trang bị với một RS232 Cổng giao tiếp, để truyền tải các dữ liệu thử nghiệm để các nền, với các phần mềm điều khiển trong các máy chủ máy tính;

10)Các thử nghiệm được trang bị với một cổng USB, để chuyển dữ liệu thử nghiệm vào một đĩa U;

11)Các thử nghiệm đã được xây dựng-Trong Lịch và đồng hồ, cũng như tiết kiệm năng lượng (Tiết kiệm 100 nhóm dữ liệu), Xem xét, và in ấn chức năng của dữ liệu thử nghiệm;

12)Các thử nghiệm có đầy đủ hơn thông số cài đặt, bao gồm kiểm tra cuộn dây, Khai Thác Vị Trí, kiểm tra giai đoạn, thử nghiệm Mẫu Nhiệt Độ, Chuyển Đổi Nhiệt Độ và những người khác của các máy biến áp;

13)Các thử nghiệm được trang bị với một công nghiệp nhựa trường hợp mà đảm bảo của nó tính di động tốt và cải thiện dịch vụ của mình cuộc sống.

IV. Các Chỉ Số kỹ thuật

1)Sản lượng hiện tại:

Ba-giai đoạn kiểm tra: 10A + 10A; 5A + 5A; 1A + 1A; 200mA + 200mA; 20mA + 20mA;

Duy nhất-giai đoạn kiểm tra: 20A; 10A; 5A; 1A; 200mA; 20mA;

2)Phạm vi đo lường:

Ba-giai đoạn kiểm tra: 10A + 10A: 1MΩ ~0.6Ω;

5A + 5A: 2mΩ ~1.2Ω;

1A + 1A: 10MΩ ~6Ω;

200mA + 200mA: 100MΩ ~30Ω;

20mA + 20mA: 10Ω ~200Ω;

Duy nhất-giai đoạn kiểm tra: 20A: 0.5mΩ ~1Ω;

10A: 1MΩ ~2Ω;

5A: 2mΩ ~4Ω;

1A: 10MΩ ~20Ω;

200mA: 100MΩ ~100Ω;

20mA: 10Ω ~20KΩ;

3)Độ chính xác: ±(0.2% + 2 chữ số);

4)Độ phân giải tối thiểu: 0.1μΩ;

5)Nhiệt độ hoạt ��ộng: -10 ~40 ℃;

6)Môi trường xung quanh Độ ẩm: ≤ 80% RH, không ngưng tụ;

7)Nguồn cung cấp: AC220V ± 10%, 50Hz ± 1Hz;

8)Tester Kích thước: 428mm * 350mm * 230mm (L * W * H);

9)Tester Khối lượng: 11.2kg.
