Máy in 3D đa màu Flashforge AD5X – In 4 màu tốc độ cao

Tổng Quan Nhanh

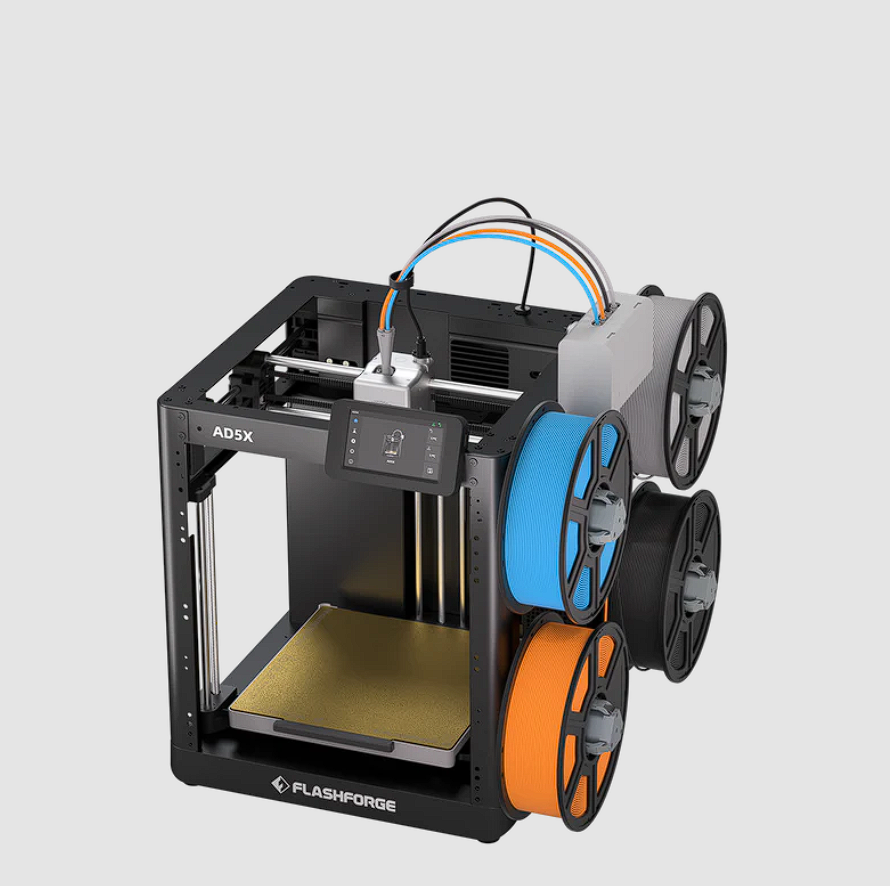

Flashforge AD5X là máy in 3D FFF/FDM để bàn thế hệ mới, được phát triển cho nhu cầu in mô hình nhiều màu, tạo mẫu nhanh và sản xuất các chi tiết kích thước nhỏ đến trung bình. Máy được tích hợp hệ thống cấp và chuyển đổi sợi thông minh IFS với bốn đường cấp vật liệu, cho phép tự động chuyển đổi giữa tối đa bốn màu hoặc bốn cuộn sợi trong quá trình in.

AD5X sử dụng kết cấu chuyển động CoreXY, vùng tạo mẫu 220×220×220 mm và đầu đùn có nhiệt độ tối đa 300°C. Máy hỗ trợ cân bàn hoàn toàn tự động, bàn in thép phủ PEI tháo rời, cảm biến hết sợi và khả năng tiếp tục in sau khi mất điện.

Tóm Tắt Lựa Chọn Nhanh

Điểm mạnh chính:
In tự động tối đa 4 màu với hệ thống IFS tích hợp sẵn, không cần lắp thêm hộp cấp sợi rời bên ngoài.

Khổ in:
220×220×220 mm, phù hợp với mô hình trưng bày, mô hình giáo dục, sản phẩm sáng tạo, nguyên mẫu kỹ thuật và chi tiết sử dụng thực tế.

Hiệu suất chuyển động:
Tốc độ di chuyển tối đa 600 mm/s, tốc độ in tối đa 300 mm/s và gia tốc tối đa 20.000 mm/s².

Khả năng vật liệu:
Hỗ trợ PLA, PETG, TPU và một số vật liệu composite như PLA-CF, PETG-CF theo danh sách vật liệu của nhà sản xuất.

Phù hợp khi:
Cần một máy in 3D để bàn dễ vận hành, hỗ trợ in nhiều màu, tốc độ cao và có khả năng quản lý nhiều máy qua mạng.

Tổng Quan Kỹ Thuật

Flashforge AD5X sử dụng cơ cấu CoreXY với hai động cơ phối hợp điều khiển chuyển động theo trục X và Y. Cơ cấu này giúp giảm quán tính của cụm đầu in, cải thiện độ ổn định khi máy vận hành ở tốc độ và gia tốc cao.

Trục Z sử dụng ba vít me được liên kết với động cơ thông qua hệ thống đai. Cảm biến áp suất bên dưới bàn in hỗ trợ tự động xác định chiều cao trục Z và cân bằng toàn bộ bàn in mà không cần căn chỉnh thủ công.

Đầu phun của AD5X có thể tháo lắp không cần dụng cụ. Hệ thống làm mát hai phía hỗ trợ làm nguội đồng đều mô hình trong quá trình tạo lớp. Máy sử dụng bo mạch với bộ xử lý Cortex-A53 hai nhân, bộ nhớ tích hợp 8 GB và hỗ trợ Wi-Fi 2,4 GHz/5 GHz.

Hệ Thống In Đa Màu IFS Tích Hợp

AD5X được trang bị hệ thống Intelligent Filament System – IFS với bốn đường cấp sợi. Hệ thống có khả năng tự động lựa chọn kênh, nạp sợi, rút sợi và chuyển đổi vật liệu trong quá trình in.

Cấu hình bốn kênh phù hợp với phần lớn nhu cầu in mô hình đa màu thông dụng, đồng thời cân bằng giữa khả năng thể hiện màu sắc, thời gian chuyển đổi sợi và độ ổn định khi vận hành.

Ngoài in nhiều màu, hệ thống còn hỗ trợ tự động chuyển sang cuộn sợi tiếp theo khi cuộn đang sử dụng hết vật liệu, giúp giảm nguy cơ gián đoạn đối với các bản in có thời gian dài.

Kết Cấu CoreXY Tốc Độ Cao

Kết cấu CoreXY giúp cụm đầu in chuyển động ổn định hơn khi in các chi tiết cao, vận hành liên tục hoặc sử dụng tốc độ lớn. Hai động cơ phối hợp điều khiển trục X và Y giúp giảm rung động, hạn chế sai lệch vị trí và nâng cao chất lượng bề mặt của sản phẩm.

Theo bảng thông số của nhà sản xuất:

• Tốc độ in tối đa: 300 mm/s
• Tốc độ di chuyển tối đa: 600 mm/s
• Gia tốc tối đa: 20.000 mm/s²

Cần phân biệt tốc độ di chuyển 600 mm/s với tốc độ in tối đa 300 mm/s để tránh nhầm lẫn khi tư vấn khách hàng.

Cân Bàn Hoàn Toàn Tự Động

Flashforge AD5X sử dụng cảm biến áp suất để đo khoảng cách tương đối giữa đầu phun và bàn in. Hệ thống tự động tính toán và bù sai lệch trên toàn bộ bề mặt bàn in.

Người vận hành không cần sử dụng giấy căn chỉnh hoặc điều chỉnh thủ công chiều cao trục Z, giúp rút ngắn thời gian chuẩn bị và cải thiện độ ổn định của lớp in đầu tiên.

Bàn In Thép Phủ PEI Linh Hoạt

Máy sử dụng tấm thép đàn hồi phủ PEI có thể tháo rời. Bề mặt PEI hỗ trợ độ bám của mô hình trong quá trình in, đồng thời cho phép người dùng uốn nhẹ tấm bàn để lấy sản phẩm sau khi bàn đã nguội.

Nhiệt độ bàn in tối đa đạt 110°C, phù hợp với nhiều loại sợi nhựa thông dụng được nhà sản xuất công bố cho AD5X.

Đầu Đùn Nhiệt Độ Tối Đa 300°C

Đầu đùn của AD5X có nhiệt độ tối đa 300°C và sử dụng đầu phun 0,4 mm theo cấu hình tiêu chuẩn. Người dùng có thể lựa chọn thêm đầu phun 0,25 mm, 0,6 mm hoặc 0,8 mm tùy theo yêu cầu về độ chi tiết và tốc độ tạo mẫu.

• Đầu phun 0,25 mm: ưu tiên chi tiết nhỏ và bề mặt tinh
• Đầu phun 0,4 mm: cân bằng giữa độ chi tiết và tốc độ
• Đầu phun 0,6 mm hoặc 0,8 mm: phù hợp khi cần rút ngắn thời gian in hoặc tạo chi tiết có thành dày

Đầu phun được thiết kế để tháo lắp nhanh mà không cần sử dụng dụng cụ chuyên dụng.

Kết Nối Và Quản Lý Nhiều Máy

Flashforge AD5X hỗ trợ truyền dữ liệu và kết nối thông qua:

• USB
• Wi-Fi
• Ethernet

Máy tương thích với phần mềm Orca-Flashforge và Orca Slicer. Thông qua phần mềm và nền tảng quản lý của Flashforge, người dùng có thể theo dõi trạng thái công việc, quản lý nhiều máy và điều chỉnh lựa chọn màu sợi từ cùng một giao diện.

Tính năng giám sát hình ảnh từ xa yêu cầu bổ sung camera tương thích; camera không nên mặc định ghi là phụ kiện tiêu chuẩn nếu chưa được xác nhận trong cấu hình báo giá.

3. THÔNG SỐ KỸ THUẬT

Hãng sản xuất: Flashforge

Model: AD5X

Công nghệ in: FFF/FDM – tạo mẫu bằng sợi nhựa nóng chảy

Kết cấu chuyển động: CoreXY

Số đầu đùn: 01 đầu đùn

Số đường cấp sợi: 04 đường cấp sợi qua hệ thống IFS

Số màu in tự động: Tối đa 04 màu

Khổ in X×Y×Z: 220×220×220 mm

Độ chính xác in tham khảo: ±0,1 mm, thử nghiệm trên mẫu lập phương 100 mm

Độ chính xác định vị:

• Trục X/Y: 0,0125 mm
• Trục Z: 0,0025 mm

Chiều dày lớp in: 0,1–0,4 mm

Đường kính đầu phun tiêu chuẩn: 0,4 mm

Đầu phun tùy chọn: 0,25 / 0,6 / 0,8 mm

Tốc độ in: 10–300 mm/s

Tốc độ di chuyển tối đa: 600 mm/s

Gia tốc tối đa: 20.000 mm/s²

Nhiệt độ đầu đùn tối đa: 300°C

Nhiệt độ bàn in tối đa: 110°C

Bề mặt bàn in: Tấm thép đàn hồi phủ PEI

Phương pháp cân bàn: Cân bàn hoàn toàn tự động bằng cảm biến áp suất

Cảm biến hết sợi: Có

Tiếp tục in sau khi mất điện: Có

Màn hình điều khiển: Màn hình cảm ứng màu 4,3 inch

Vật liệu được nhà sản xuất công bố:
PLA, PETG, TPU95A, TPU64D–75D, PLA-CF và PETG-CF. TPU95A được khuyến nghị sử dụng ở chế độ in một màu.

Kết nối: USB / Wi-Fi / Ethernet

Wi-Fi: 2,4 GHz và 5 GHz

Phần mềm cắt lớp: Orca-Flashforge, Orca Slicer

Hệ điều hành tương thích:
Windows 7/8/10/11; macOS phiên bản 10.9 trở lên

Nguồn điện:
AC 100–120 V hoặc AC 200–240 V, 50/60 Hz

Công suất định mức: 650 W

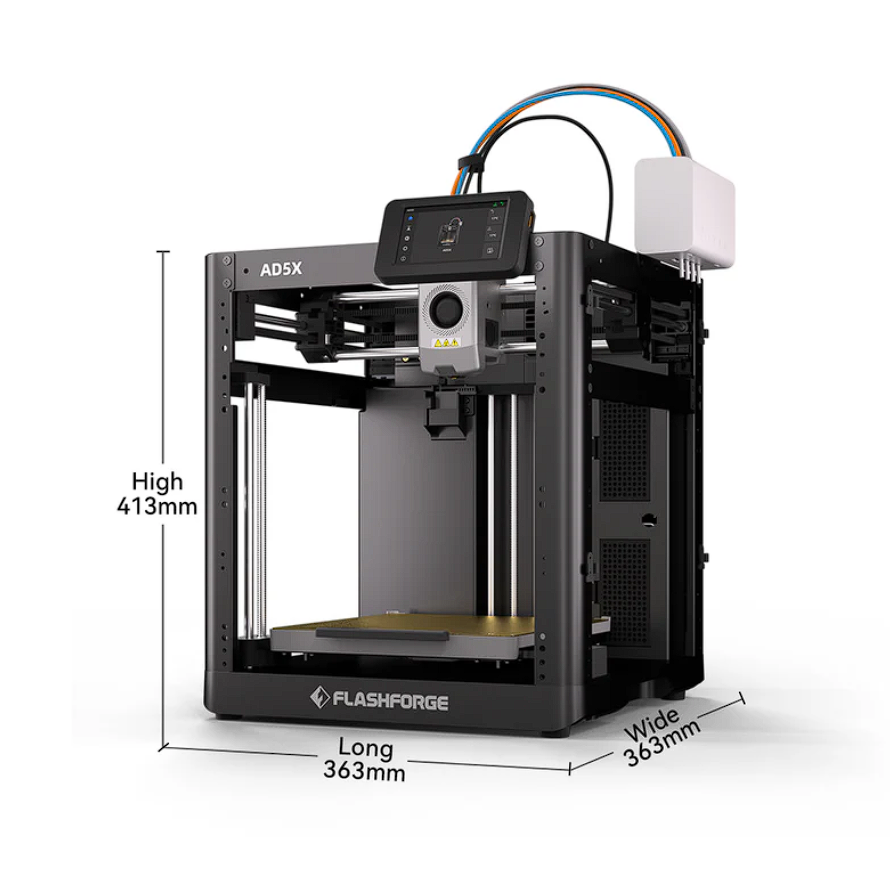

Kích thước máy không gồm màn hình và giá cuộn sợi:
363×363×413 mm

Kích thước gồm màn hình, không gồm giá cuộn sợi:
363×402×448 mm

Khối lượng tịnh: 11,4 kg

Nhiệt độ môi trường vận hành: 15–30°C

Đèn chiếu sáng buồng máy: Có thể mở rộng

Camera giám sát: Có thể mở rộng

Các thông số về kích thước, khối lượng, nguồn điện và độ chính xác được lấy từ User Manual AD5X do Flashforge phát hành; các thông số về vật liệu, tốc độ và nhiệt độ được đối chiếu với bảng thông số trên trang sản phẩm chính hãng.

4. TÍNH NĂNG NỔI BẬT

In Tự Động Tối Đa 4 Màu

Hệ thống IFS được tích hợp trực tiếp trên máy, tự động thực hiện việc nạp, rút và chuyển đổi giữa bốn đường cấp sợi. Người dùng có thể tạo các sản phẩm nhiều màu mà không phải tạm dừng máy để thay sợi thủ công.

Thiết Lập Và Vận Hành Nhanh

Máy được thiết kế để rút ngắn quá trình lắp đặt ban đầu. Hệ thống cân bàn tự động, giao diện màn hình cảm ứng và quy trình nạp sợi tự động giúp người mới có thể tiếp cận thiết bị thuận tiện hơn.

In Nhanh Với Kết Cấu CoreXY

Kết cấu CoreXY kết hợp gia tốc tối đa 20.000 mm/s² giúp giảm thời gian di chuyển giữa các vùng in, đặc biệt hữu ích với mô hình nhiều chi tiết hoặc cần chuyển đổi màu thường xuyên.

Phát Hiện Hết Sợi Và Tiếp Tục Sau Mất Điện

Cảm biến hết sợi giúp máy tạm dừng trước khi vật liệu bị sử dụng hết. Chức năng khôi phục sau mất điện cho phép tiếp tục công việc khi nguồn điện được cấp trở lại, hạn chế phải in lại toàn bộ sản phẩm.

Quản Lý Nhiều Máy Qua Mạng

Khả năng kết nối Wi-Fi và Ethernet phù hợp cho phòng thiết kế, trung tâm đào tạo hoặc khu vực có nhiều máy in 3D. Người vận hành có thể quản lý các công việc in từ một giao diện tập trung.

5. ỨNG DỤNG THỰC TẾ

Flashforge AD5X phù hợp với các nhu cầu:

• In mô hình nhân vật, đồ chơi, sản phẩm trang trí nhiều màu
• In mô hình kiến trúc, sa bàn và mô hình trình diễn
• Sản xuất quà tặng, sản phẩm cá nhân hóa và phụ kiện sáng tạo
• Tạo mẫu ngoại quan phục vụ thiết kế sản phẩm
• In nguyên mẫu kỹ thuật, vỏ thiết bị và chi tiết lắp thử
• Chế tạo đồ gá nhỏ, dưỡng kiểm và dụng cụ hỗ trợ sản xuất
• Đào tạo STEM, thiết kế 3D và công nghệ chế tạo
• Xây dựng cụm nhiều máy phục vụ xưởng in 3D hoặc sản xuất số lượng nhỏ

Với khả năng in nhiều màu tự động, AD5X đặc biệt phù hợp với các mô hình cần phân biệt khu vực chức năng, ký hiệu, chữ viết hoặc màu sắc ngay trong quá trình tạo mẫu mà không cần sơn thủ công sau in.

6. LƯU Ý KHI LỰA CHỌN VÀ BÁO GIÁ

Về tốc độ:
Không nên quảng cáo “tốc độ in 600 mm/s”. Bảng thông số của hãng ghi tốc độ in tối đa 300 mm/s và tốc độ di chuyển tối đa 600 mm/s.

Về in nhiều màu:
Máy sử dụng một đầu phun và hệ thống tự động đổi sợi, không phải bốn đầu phun độc lập. Khi chuyển màu, máy cần thực hiện quá trình rút, nạp và làm sạch phần vật liệu còn lại trong đầu phun.

Về TPU:
Nhà sản xuất khuyến nghị TPU95A sử dụng cho in một màu. Cần xác nhận cụ thể loại TPU và yêu cầu in đa màu trước khi cam kết với khách hàng.

Về vật liệu carbon:
Mặc dù hãng liệt kê PLA-CF và PETG-CF trong danh sách vật liệu hỗ trợ, cần xác nhận loại đầu phun đi kèm, mức độ chống mài mòn và cấu hình đặt hàng trước khi báo giá sử dụng thường xuyên.

Về phụ kiện:
Camera, đèn chiếu sáng và bộ vỏ bao kín là các hạng mục có thể mở rộng. Không nên ghi là phụ kiện tiêu chuẩn nếu báo giá nhà cung cấp chưa xác nhận.

Về kích thước đặt máy:

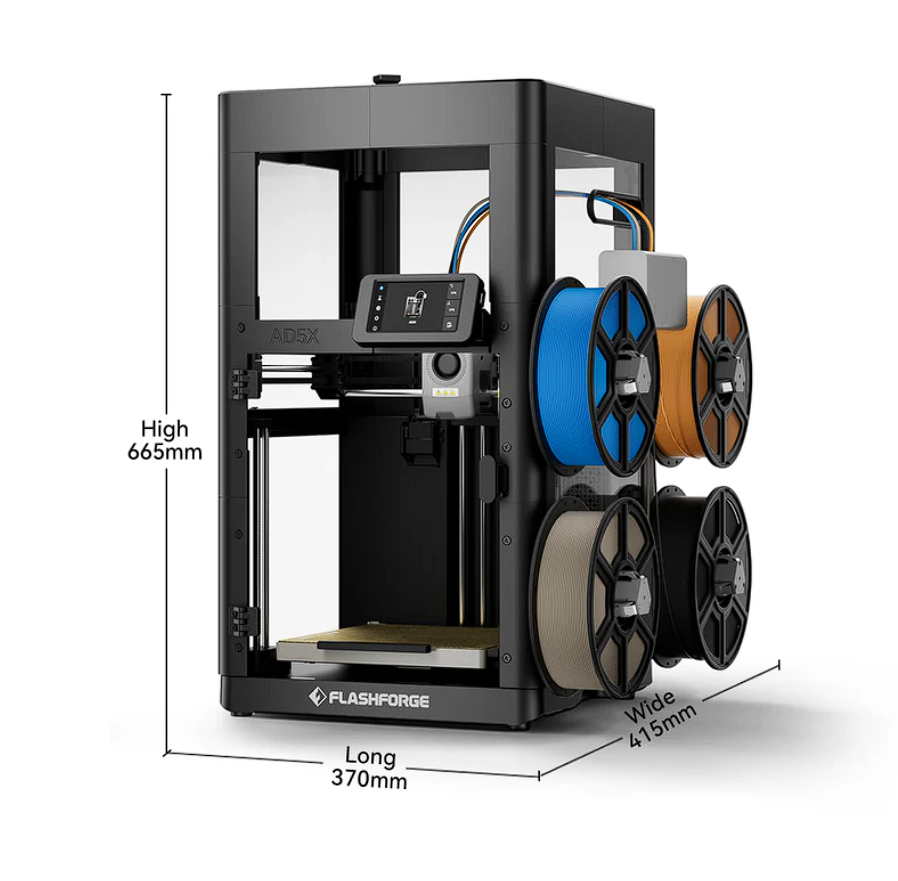

Kích thước thân máy chưa bao gồm toàn bộ không gian cho bốn cuộn sợi và đường ống dẫn sợi. Khi bố trí thiết bị cần dự phòng thêm không gian hai bên hoặc phía sau máy.

7. CHIMA VIỆT NAM CUNG CẤP VÀ TƯ VẤN KỸ THUẬT

Công ty Cổ phần Chima Việt Nam cung cấp và tư vấn máy in 3D Flashforge AD5X theo nhu cầu in một màu, in nhiều màu, loại vật liệu, kích thước sản phẩm và số lượng máy cần triển khai.

Khách hàng nên gửi file 3D hoặc thông tin về kích thước chi tiết, vật liệu dự kiến, yêu cầu màu sắc và sản lượng để Chima hỗ trợ đánh giá cấu hình phù hợp trước khi báo giá.
