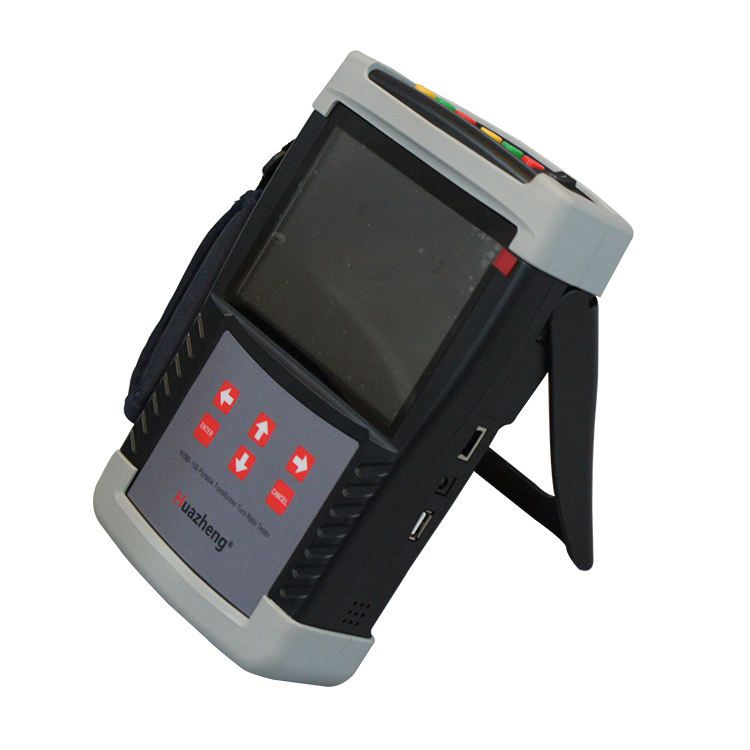

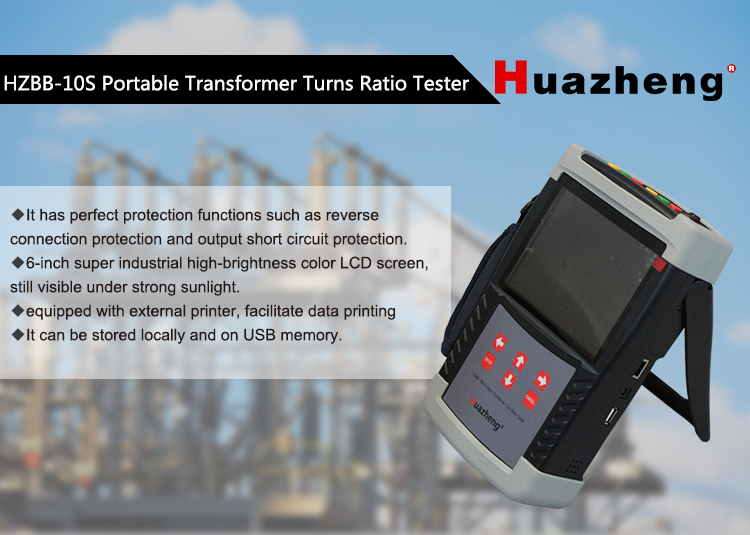

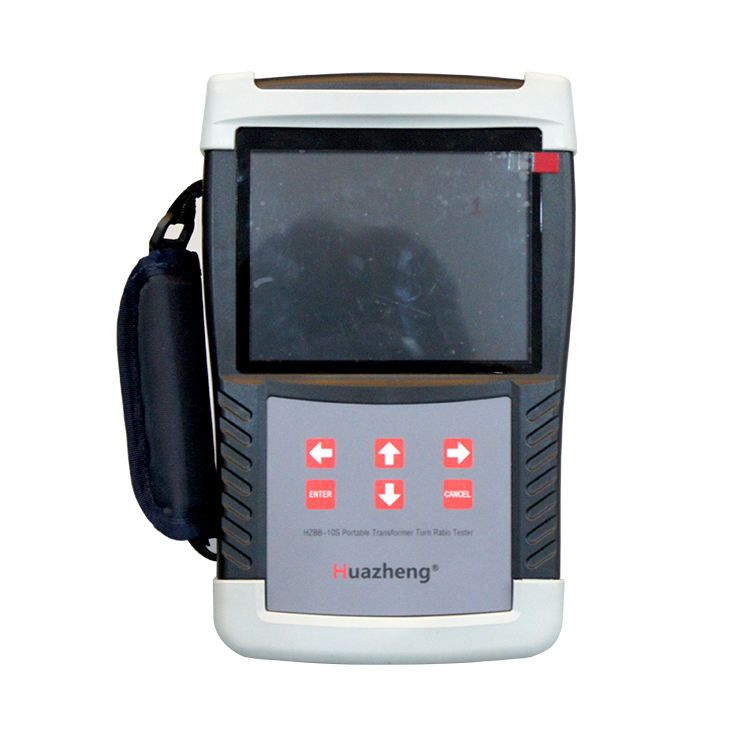

Máy Đo Tỷ Lệ Vòng Quay Tự Động Huazheng Hzbb-10S

HZBB-10BTÔINtelligent chỉnh độTEster của Biến Áp Tỷ Lệ và Kết Nối NhómThông qua phổ biến Bộ vi xử lý ARM, 168M tần số, 128M bộ nhớ có sẵn để được mở rộng đến 4G thẻ nhớ. Các màn hình LCD thông qua 5-inch độ nét cao màn hình cảm ứng màu, kết hợp với emwin hiển thị, làm các thử nghiệm giao diện đơn giản và hướng dẫn sử dụng-thân thiện với đầy đủ Màn hình cảm ứng và không-Hoạt động bàn phím. Các thử nghiệm hỗ trợ cơ sở dữ liệu và có thể được xuất khẩu từ ổ đĩa USB hoặc thông qua cáp dữ liệu để các nền máy tính.

Xây dựng và thiết kế nhỏ gọn, độc đáo suy nghĩ, làm cho các thử nghiệm cao và mạnh mẽ với kích thước nhỏ và trọng lượng nhẹ. Các thử nghiệm sử dụng một lập trình nguồn tín hiệu, có thể đầu ra duy nhất-giai đoạn, hai-một pha hoặc ba-giai đoạnTiêu chuẩn Sine Wave tín hiệu hoặc cao-Tần số Sine Wave tín hiệu, có thể điều chỉnh giai đoạn đầu ra tần số. Nó là đặc biệt thích hợp cho đặc biệt Transformers chẳng hạn như Z-Loại máy biến áp, chỉnh lưu máy biến áp, scott hoặc chống-Scott máy biến áp, vv. các thử nghiệm thông qua các thuật toán mới được phát triển bởi công ty chúng tôi để đo lường các tỷ lệ của ba-giai đoạn biến áp và đảm bảo các đo lường độ chính xác mà không điều chỉnh sự cân bằng của ba-giai đoạn cung cấp điện. Do đó, các máy biến áp tỷ lệ và hệ thống dây điện phương pháp có thể được đo trong khoảng 3 giây.

Hệ thống dây điện và Chú ý:Khi sử dụng các thử nghiệm, xin vui lòng thực hiện theo các hướng dẫn.

1. Các mặt đất thiết bị đầu cuối hoặc mặt đất dây trong cáp điện phải được căn cứ đáng tin cậy.

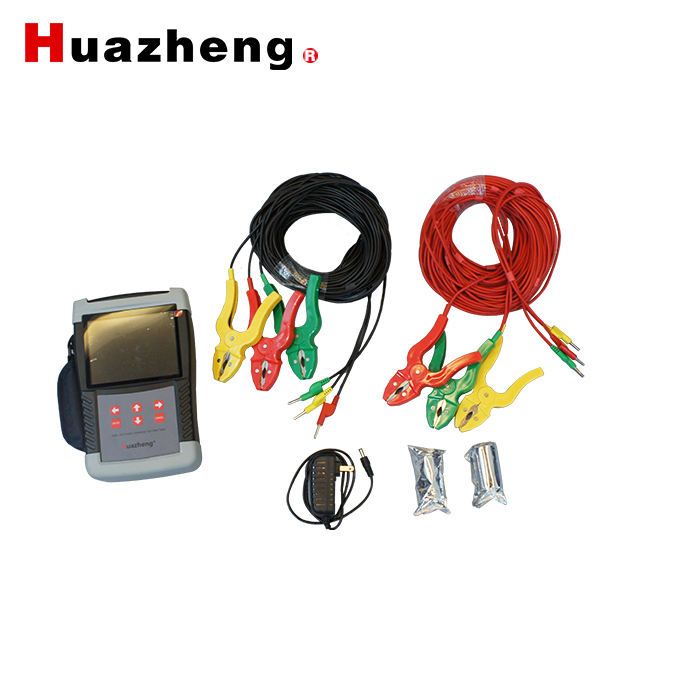

2. Xin vui lòng lưu ý rằng các Bốn-Màu thử dây điện tại các cao-Điện áp bên trong vàng, xanh lá cây, màu đỏ và màu đen tương ứng với tương ứng để các máy biến áp A, B, C, N thiết bị đầu cuối. Ba-Màu thử dây điện thấp-Điện áp bên trong vàng, màu xanh lá cây và màu đỏ tương ứng với tương ứng để các máy biến áp A, B, C, n thiết bị đầu cuối. Hãy chắc chắn để làm cho chính xác các kết nối.

3. khi kiểm tra các Scott biến áp, điện áp cao bên là các giống như ở trên, điện áp thấp Side A, β, N tương ứng với A, B, C thiết bị đầu cuối.

4.Cho duy nhất-giai đoạn biến áp, điện áp cao Side A, X tương ứng với MỘT, C thiết bị đầu cuối, điện áp thấp Side A, x tương ứng với một, C thiết bị đầu cuối.

5. Cho chung Y/Y, Y/D, D/D, D/Y, ZN/Y, ZN/D kết nối bình thường nhóm phép đo, kết nối để trung tính điểm N thiết bị đầu cuối là không cần thiết. Cho duy nhất-giai đoạn biến áp đo lường, xin vui lòng sử dụng màu vàng, màu xanh lá cây kiểm tra Clip ở cao-Điện áp bên và màu vàng, màu xanh lá cây kiểm tra Clip ở điện áp thấp bên.

6. Hiện tại Biến Áp (CT), tiểu Side A, X Tương Ứng Với điện áp thấp Side của các nhạc cụ một, C thiết bị đầu cuối, bên thứ cấp một, x Tương Ứng cụ của cao-Áp lực Side A, C thiết bị đầu cuối.

7. Xin vui lòng nhập vào chính xác thiết lập các thông số trước khi kiểm tra. Các nhóm nhãn và Các đo biến áp phải được phù hợp. Nếu không chắc chắn, lựa chọn không rõ để được đo bằng các thử nghiệm tự động.

8. Nếu bạn cácĐánh giá tỷ lệ làKhông đặt trong, kết quả chỉ hiển thị cácĐo tỷ lệ giá trị, và không hiển thị các lỗi.

9. Kiểm tra Các công cụ ứng dụng của các nhạc cụ được xây dựng-Trong đầu ra, tiêu chuẩn bên ngoài Điện áp chia kiểm tra không nên được sử dụng tiêu chuẩn điện áp biến áp kiểm tra (do để Transformers Điện áp không-độ chính xác tuyến tính của các độ chính xác có thể không được chính xác).

II. Chức Năng chính và Nhân Vật

1.Các thử nghiệm làm cho đo lường tự động với không cần phải thiết lập bất kỳ thông số và tự động hoàn thành các Ba-giai đoạn tỷ lệ vàNhóm kết nối đo WIth hoạt động dễ dàng. Tất cả các bạn cần phải làm là nhấn một nút.

2.Các thử nghiệm các biện pháp Ba-giai đoạn và duy nhất-giai đoạnBiến áp tỷ lệTự động, Và tính toán các tỷ lệ lỗi.

3. các thử nghiệm có bên trong ba-giai đoạn nguồn tín hiệu, mà có thể làm cho đo lường của Y/Y, Y/D, D/Y, D/D, ZN/Y, ZN/D, chỉnh lưu biến áp, kéo biến áp và tất cả các loại của tỷ lệ của biến áp kết nối nhóm.

4.Các thử nghiệm có thể đo biến áp kết nối nhóm nhãn và phân cực để hiển thị rõ ràng các đầu tiên và thứ hai quanh co kết nối Vector.

5. Các thử nghiệm có thểTheo dõi các máy biến áp trên-Tải TAP-Changer vị tríMộtUtomatically, và chỉ ra các hiện tại tap điểm tự động.

6. Các thử nghiệm có thể D: Hiển thị một máy biến áp của đầu tiên và điện áp thứ cấpOscillogramsVà giai đoạn mối quan hệ. Nó có thể đo biến áp của đầu tiên và thứ hai méo hài hòa điện áp, để tạo thuận lợi cho các phân tích của biến áp thất bại.

7.Có thể kiểm traCT, PT tỷ lệ, phân cực chức năng kiểm tra.

8.Các thử nghiệm có hoàn hảo và đáng tin cậy bảo vệ tự động, để đảm bảo các intactness của các thử nghiệm dưới điều kiện bất thường.

9. Các thử nghiệm làKích thước nhỏ và trọng lượng nhẹ. Nó làm cho đo lường chính xác ở tốc độ nhanh (khoảng 3 giây để hoàn thành các bài kiểm tra).

10. Các thử nghiệm là có sẵn để lưu trữ và in tất cả các kết quả thử nghiệm. Nó đã Được Xây Dựng-trong bộ nhớ 128M (mở rộng đến 4G thẻ nhớ), có sẵn để xuất khẩu các cơ sở dữ liệu bằng USB, hoặc tải lên máy tính. Các cơ sở dữ liệu hỗ trợ bảng tính Excel mở, dễ dàng để chỉnh sửa hoặc lưu trữ.

11. Các thử nghiệm có 5-inch màu sắc trung thực màn hình cảm ứng hoạt động, emwinGUI giao diện và đầu vào Trung Quốc, đó là dễ dàng và thuận tiện. Nó cũng có không có điện-xuống lịch và đồng hồ chức năng. Thời gian thử nghiệm có thể được lưu trữ bất cứ lúc nào thời gian.

12. Các thử nghiệm hỗ trợ trên trang web ghi lại in bằng hoặc máy in nối tiếp.

III. Chính Kỹ Thuật Thông Số Kỹ Thuật

1. Tỷ lệ đo lường phạm vi: 0.8-20000

2. Tỷ lệ đo lường chính xác: 0.2% (0.8-2000), 0.5% (2000-20000)

3. Điện áp đầu vào: HV Side AC 24V, LV Side AC 4V

4. Công suất làm việc: AC220V ± 15%

5. Nhiệt độ hoạt động: -10 ℃ -40 ℃

6. Độ ẩm môi trường: 10% -85%

7. Khối lượng: 270 × 190 × 70mm

8. Trọng lượng: 2kg (không bao gồm thử dây điện)
