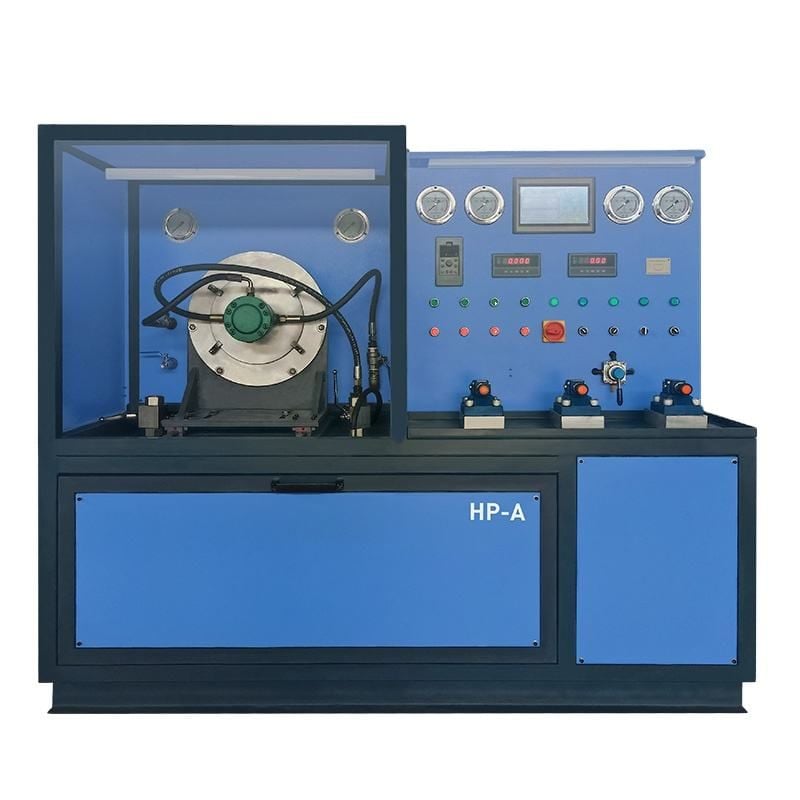

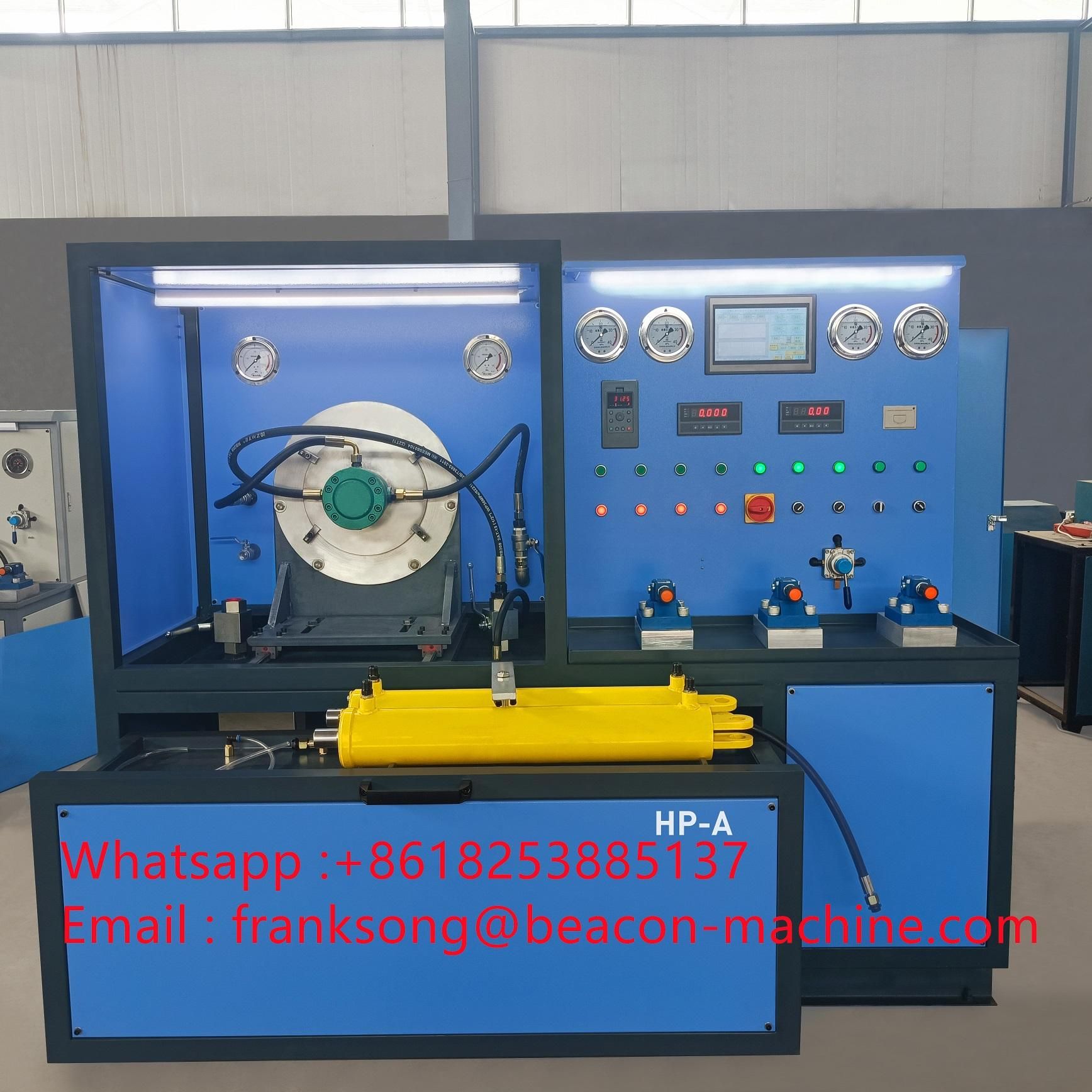

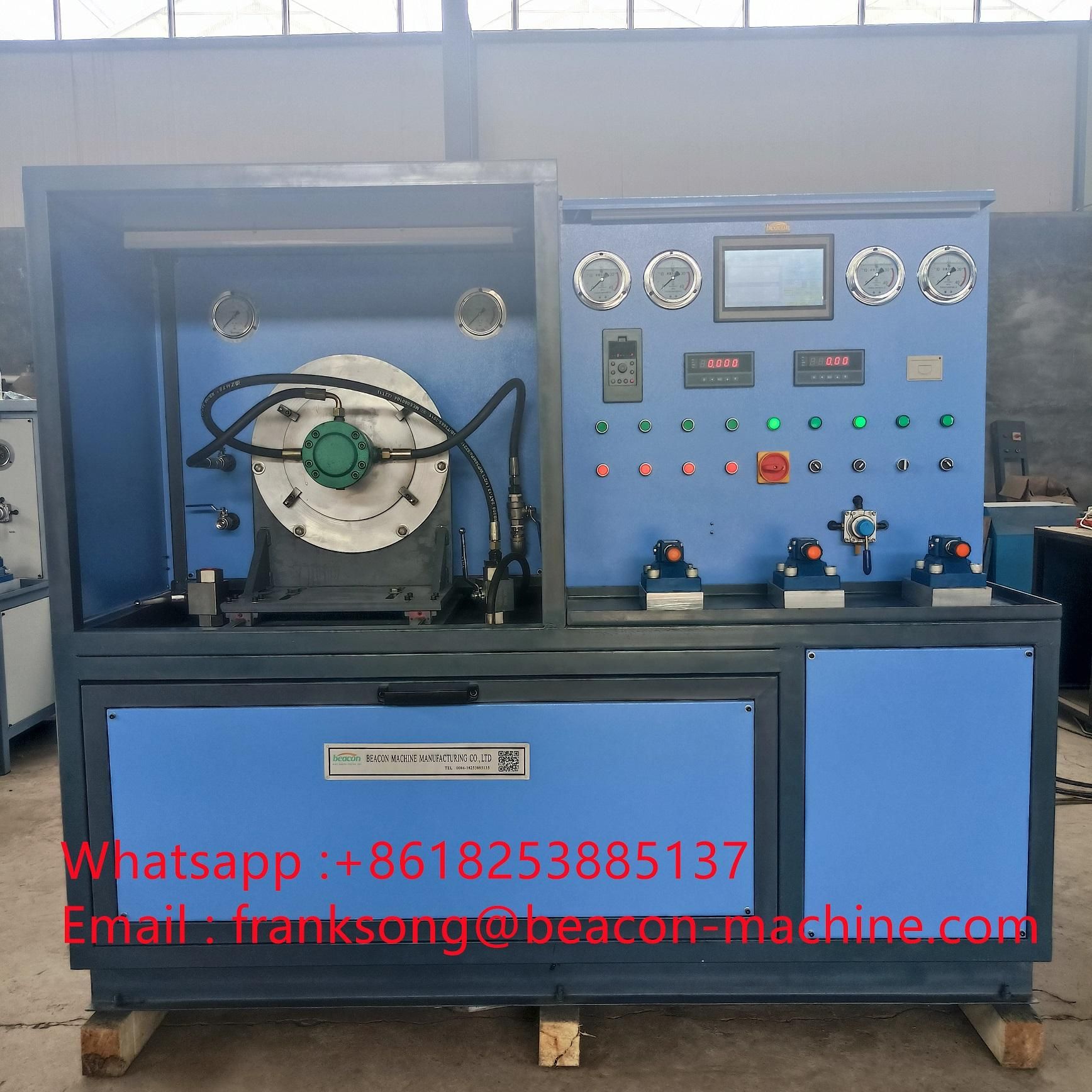

Thiết Bị Ghế Thử Nghiệm Xi Lanh Thủy Lực Beacon Hp-A

Thủy lực xi lanh kiểm tra băng ghế dự bị thủy lực kiểm tra băng ghế dự bị cho máy bơm thủy lực

1. Sử dụng: 55KW máy bơm thủy lực bơm Van Xi lanh kiểm tra toàn diện nền tảng

1. It là một toàn diện bảng thử nghiệm để phát hiện máy bơm thủy lực/động cơ/van//dầu xi lanh. Nó là một thiết bị đặc biệt cho máy bơm thủy lực, động cơ thủy lực, van, và xi lanh. Nó có những đặc điểm của cấu trúc nhỏ gọn, chất lượng đáng tin cậy, thiết kế hợp lý, dễ dàng hoạt động và bảo trì, và tham khảo để các kỹ thuật khác nhau yêu cầu trong GB3766-88 "Thông Minh Điều Kiện Kỹ Thuật cho Hệ Thống Thủy Lực".

2. Các hệ thống thủy lực của thử nghiệm này bảng thông qua một đóng cửa bình nhiên liệu Cấu trúc để cho phép làm việc trong một môi trường đầy bụi bặm. Tuy nhiên, chú ý đến các bụi trên các thiết bị thủy lực khi sử dụng nó để đảm bảo rằng các hệ thống thủy lực có tốt tản nhiệt và làm sạch của Tinh dầu

Thứ hai, cấu trúc đặc điểm

1. Thiết bị này sử dụng một động cơ điện như các hệ thống điều khiển của các toàn bộ bảng thử nghiệm. Các thử nghiệm bảng được chia thành ba phần: Ổ đĩa động cơ bảng, các Chính hộp dầu van giao diện điều khiển, các van và các xe tăng phát hiện bảng. Các cài đặt cấu trúc có những ưu điểm của khối lượng lớn, cấu trúc nhỏ gọn, và lắp đặt thuận tiện.

2. Tích hợp mạch dầu khối thiết kế làm cho các hệ thống có ít rò rỉ, và các cấu trúc nhỏ gọn, tháo rời và thuận tiện.

3. Đầu ra mạch dầu được sắp xếp gọn gàng, rõ ràng, và dễ dàng để hoạt động.

4. Kiểm tra áp lực điều tiết hoạt động là đơn giản và rõ ràng.

3. Các thông số chính:

Tên thiết bị: 55KW máy bơm thủy lực bơm Van Xi lanh kiểm tra toàn diện bảng

1. Chỉ số kỹ thuật chính:

Trọng lượng 3-4t (trọng lượng lý thuyết)

Kích thước: Kiểm Tra Điện Kênh: 2000X2000X1800mm

Điện điều khiển: 55KW-level 4

Phụ trợ động cơ 5.5kW, thấp-Điện áp dầu cung cấp Máy bơm 10 bơm bơm bơm bơm 10 pit tông bơm

Các cao nhất cung cấp dầu áp lực là lên đến 20MPa

Hệ thống áp suất tối đa: 30MPa

Hệ thống giới hạn áp lực; 30MPa

Tối đa chuyển: 300-400L/min

2. Các chức năng cấu hình và các thông số của các thử nghiệm băng ghế dự bị:

2.1 điều khiển phương pháp: Điều khiển động cơ

2.2 Tốc độ: mức độ 4 động cơ 0-2000r/phút; (chuyển đổi tần số)

2.3 đang tải phương pháp: Sử dụng đường kép tải áp lực

2.4 dầu cung cấp phương pháp: buộc cung cấp dầu và Tự-hấp thụ dầu cung cấp.

2.5 phương pháp hiển thị: Kỹ Thuật Số bảng và PLC màn hình cảm ứng hiển thị

3.2.6 Phương thức hoạt động: Hoạt động hướng dẫn.

4. Làm việc trung bình: isovg46 dầu thủy lực;

5. The khối lượng của các bình nhiên liệu: 1000L thực tế tiếp nhiên liệu 800L;

6. Làm sạch bình thường yêu cầu: GB/T14039 19/16 (NAS10)

Thứ Tư, Hướng dẫn cài đặt

1. thủy lực này hệ thống nên một cách cẩn thận kiểm tra xem mỗi một phần của các hệ thống thủy lực đáp ứng các hợp đồng phạm vi cung cấp và cho dù các thiết kế yêu cầu được đáp ứng, và cho dù có thiệt hại, hoặc cho dù các hệ thống thủy lực đáp ứng các hợp đồng.

2. trong các cài đặt của mỗi một phần của thủy lực này hệ thống, nó nên được đảm bảo rằng tất cả các tiếp xúc với cảng dầu khối hoặc băng nên được đảm bảo. Trước khi các thiết bị cài đặt được cài đặt, nó phải không rơi ra để tránh gây ô nhiễm cho các hệ thống thủy lực.

3. Sau khi các hệ thống thủy lực là vận chuyển đến các vị trí lắp đặt, nó nên được cố định vững chắc trên cơ sở của các thiết kế bản vẽ, như vậy là không để nới lỏng, như vậy là không để ảnh hưởng đến của nó sử dụng hiệu suất.

4. Sau khi mỗi một phần của các hệ thống thủy lực được đặt ra, xin vui lòng ống theo để các thủy lực hoạt động biểu đồ.

5. khi cài đặt các kết nối, hãy cẩn thận không để bỏ lỡ và thiệt hại các niêm phong một phần.

6. Sau khi các hệ thống thủy lực được cài đặt, xin vui lòng kết nối các hệ thống thủy lực hệ thống dây điện sơ đồ.

Năm, gỡ lỗi hướng dẫn

1. Sau khi các hệ thống thủy lực được cài đặt, đầu tiên kiểm tra xem các cài đặt của mỗi một phần của các hệ thống thủy lực là chính xác, các đường ống kết nối là chính xác, và cho dù các điện hệ thống dây điện là chính xác, nếu không nó nên được xử lý trong thời gian.

2. Các trang bìa của các rỗng lọc được bao phủ, và các bộ lọc xe với các Lọc Độ chính xác là không ít hơn 20um để thêm dầu thủy lực để các mức chất lỏng để các giới hạn trên của các thủy lực mức độ thông qua một sản phẩm nào bộ lọc, và sau đó khôi phục lại các rỗng bộ lọc.

3. Tất cả các nút bấm điều chỉnh trên bảng trên các bảng để không.

4. Nhấp vào động cơ, nếu bạn không thể bắt đầu, bạn nên lại-Điều chỉnh dòng. Chú ý đến các hướng!

6. Hoạt động hướng dẫn điều khiển

1. Trước khi sử dụng, kiểm tra xem các vít điều chỉnh của mỗi thành phần và bộ phận phụ trợ trong hệ thống nên được ở vị trí chính xác, cho dù các dầu là trong vòng các chỉ định phạm vi của Các đo mức chất lỏng, và các đường ống dẫn khớp, ốc vít, vv. Có thể được đưa vào hoạt động.

2. Trước khi động cơ bắt đầu và dừng lại, tải, cung cấp nhiên liệu, thí điểm, và điều chỉnh tốc độ trái sang không, vì vậy mà các động cơ bắt đầu hoặc dừng lại trong không khí Nhà nước.

3. trong quá trình sử dụng hấp thụ dầu và dầu quay trở lại bộ lọc dầu, nếu nó là bị chặn, xin vui lòng làm sạch hoặc thay thế nó trong thời gian.

4. The khóa-up tràn van không phải được điều chỉnh theo ý muốn.

5. Các mức nhiên liệu không thể thấp hơn so với mức chất lỏng. Khi dầu được tìm thấy, nó nên được tiếp nhiên liệu trong thời gian.

6. khi các hệ thống không thành công, nó nên được dừng lại trong thời gian.

7. trong quá trình sử dụng của này hệ thống thủy lực, dầu thay thế là thay thế, thành phần và phụ trợ điều kiện thay thế, và các lỗi điều trị tình hình được ghi lại trong chi tiết để tạo thuận lợi cho Bảo trì trong tương lai, bảo trì và phân tích lỗi.

Bảy, bảo trì

1. This hệ thống thủy lực là sửa lỗi. Trong tương lai, dầu thủy lực được thay thế mỗi năm. Sau khi mỗi dầu thay đổi, các bồn chứa dầu phải được làm sạch để thay thế các phần tử lọc dầu để đảm bảo hoạt động bình thường của các thủy lực hệ thống.

2. trong quá trình sử dụng quá trình, kiểm tra bộ lọc dầu bất cứ lúc nào thời gian và sạch sẽ hoặc thay thế các bộ lọc phần tử trong thời gian.

3. thủy lực này hệ thống nên thường luôn luôn được dễ bị thiệt hại các bộ phận, linh kiện, và phụ trợ phụ tùng thay thế trong thứ tự để đối phó với lỗi trong một cách kịp thời.

8. Common lỗi và điều trị
