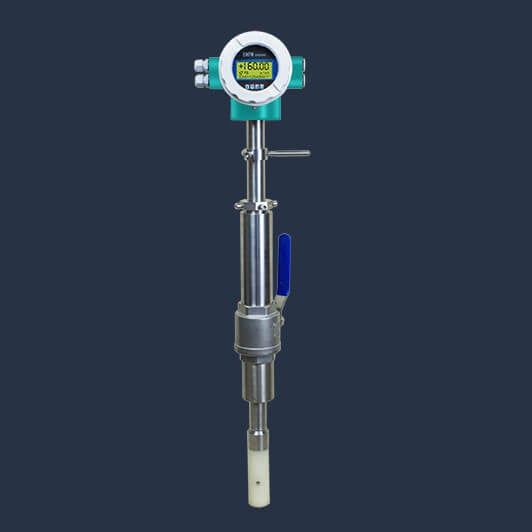

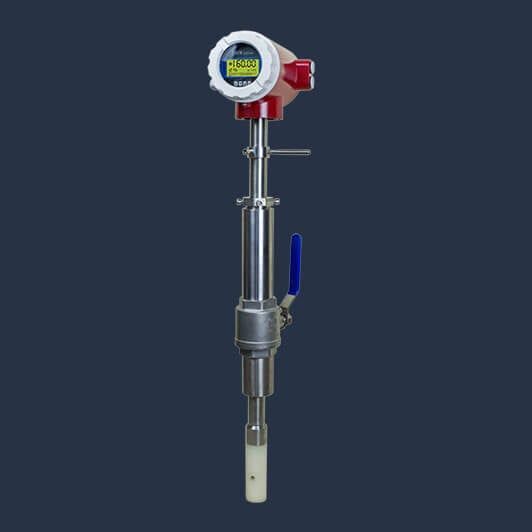

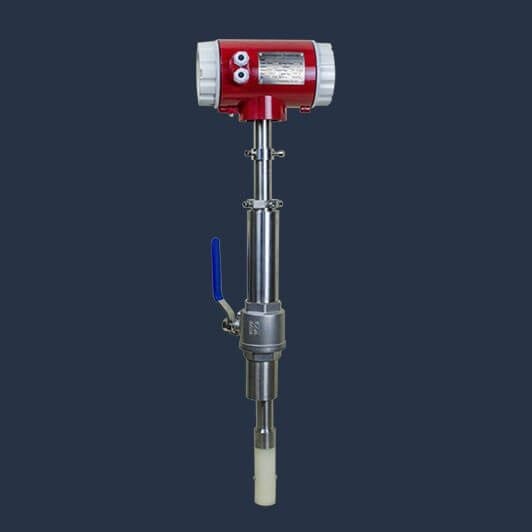

Đồng hồ đo lưu lượng điện từ cắm ống Shengda (Plug-in Electromagnetic Flowmeter)

Đồng hồ đo lưu lượng điện từ dạng cắm ống Shengda (Plug-in Electromagnetic Flowmeter) là thiết bị đo lưu lượng chất lỏng dẫn điện trong các đường ống có đường kính lớn. Thiết bị được thiết kế đặc biệt cho các hệ thống cấp nước, xử lý nước thải, nhà máy công nghiệp và hệ thống tưới tiêu quy mô lớn.

Khác với đồng hồ lưu lượng điện từ dạng mặt bích truyền thống, dòng plug-in được lắp trực tiếp vào thành ống mà không cần cắt đường ống hoặc dừng hệ thống, giúp giảm đáng kể chi phí lắp đặt và bảo trì.

Sản phẩm do Shengda sản xuất với nhiều tùy chọn cấu hình, hỗ trợ tín hiệu analog 4–20mA, xung, tần số và giao thức truyền thông RS485, Modbus, HART, phù hợp tích hợp vào các hệ thống SCADA và hệ thống điều khiển tự động trong công nghiệp.

Với vai trò là nhà nhập khẩu & phân phối chính hãng Shengda tại Việt Nam, Chima cung cấp thiết bị với đầy đủ CO, CQ, Test Report, hỗ trợ kiểm định QUATEST và bàn giao hồ sơ nghiệm thu cho các dự án cấp nước, khu công nghiệp và nhà máy sản xuất.

1. Đặc điểm nổi bật của đồng hồ đo lưu lượng điện từ cắm ống Shengda

Thiết kế Plug-in – lắp đặt trực tiếp trên đường ống

Plug-in electromagnetic flowmeter được thiết kế dạng đầu dò cắm trực tiếp vào thành ống.

Ưu điểm của thiết kế này:

• Không cần cắt đường ống khi lắp đặt

• Có thể lắp trên hệ thống đang hoạt động

• Phù hợp cho cải tạo hệ thống đường ống cũ

Nhờ đó, thiết bị giúp giảm đáng kể chi phí thi công và thời gian dừng hệ thống.

Giải pháp lý tưởng cho đường ống đường kính lớn

Dòng plug-in được thiết kế cho các tuyến ống có kích thước lớn:

• DN100 đến DN3000

• Đặc biệt phù hợp cho đường ống cấp nước chính

• Tối ưu chi phí so với đồng hồ điện từ dạng mặt bích

Đây là giải pháp phổ biến cho các hệ thống lưu lượng lớn cần giám sát liên tục.

Nguyên lý đo điện từ – độ ổn định cao

Thiết bị hoạt động dựa trên định luật cảm ứng điện từ Faraday, đo vận tốc dòng chảy thông qua điện áp cảm ứng sinh ra khi chất lỏng dẫn điện đi qua từ trường.

Ưu điểm của công nghệ này:

• Không có bộ phận cơ khí chuyển động

• Không gây tổn thất áp suất

• Độ ổn định cao trong thời gian dài

Ngoài ra, kết quả đo không bị ảnh hưởng bởi áp suất, nhiệt độ, mật độ hoặc độ nhớt của chất lỏng.

Lắp đặt và bảo trì đơn giản

Cấu trúc của đồng hồ được thiết kế gọn nhẹ và dễ thao tác.

Các ưu điểm bao gồm:

• Tháo lắp nhanh khi cần vệ sinh hoặc bảo trì

• Cấu trúc đơn giản, độ tin cậy cao

• Giảm chi phí bảo trì hệ thống

Đặc biệt phù hợp cho các tuyến ống lớn hoặc hệ thống khó tiếp cận.

Hỗ trợ tín hiệu và truyền thông công nghiệp

Đồng hồ hỗ trợ nhiều dạng tín hiệu và giao thức truyền thông:

• 4–20 mA analog output

• 0–10 mA output

• Frequency output 0–5 kHz

• Pulse output

Giao thức truyền thông:

• RS485 / Modbus

• RS232

• HART

• PROFIBUS

Các tùy chọn này giúp thiết bị dễ dàng tích hợp vào PLC, SCADA hoặc hệ thống điều khiển tự động.

2. Ứng dụng trong thực tế

Đồng hồ đo lưu lượng điện từ cắm ống Shengda được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và hạ tầng:

• Hệ thống cấp nước đô thị

• Hệ thống xử lý nước thải

• Nhà máy giấy và bột giấy

• Công nghiệp hóa chất

• Công nghiệp luyện kim và thép

• Nhà máy phân bón và hóa chất

• Hệ thống tưới tiêu nông nghiệp

• Các tuyến ống dẫn nước công nghiệp

Thiết bị đặc biệt phù hợp cho các tuyến ống lớn cần đo lưu lượng liên tục và chi phí lắp đặt thấp.

3. Lợi ích khi sử dụng đồng hồ đo lưu lượng điện từ Shengda

Sử dụng plug-in electromagnetic flowmeter mang lại nhiều lợi ích cho các hệ thống công nghiệp:

• Không cần dừng hệ thống khi lắp đặt

• Phù hợp đường ống DN lớn đến DN3000

• Không gây tổn thất áp suất

• Độ bền cao, ít bảo trì

• Không bị ảnh hưởng bởi nhiệt độ, áp suất, độ nhớt

• Dễ dàng tích hợp hệ thống SCADA

• Chi phí đầu tư thấp hơn so với loại mặt bích

Đây là lựa chọn tối ưu cho các dự án cấp nước và nhà máy công nghiệp.

4. Thông số kỹ thuật

Kích thước đường ống: DN100 – DN3000

Độ chính xác: ±1.5%

Dải vận tốc đo: 0.5 m/s – 15 m/s

Áp lực làm việc: 1.6 MPa

Nhiệt độ môi chất:
-20°C đến +80°C
tùy chọn đến +120°C

Độ dẫn điện của chất lỏng: ≥ 5 μS/cm

Vật liệu điện cực:
SS316L
Hastelloy B
Hastelloy C

Tín hiệu đầu ra:
0–10 mA
4–20 mA
0–5 kHz frequency

Truyền thông:
RS485 / RS232
MODBUS
HART
PROFIBUS

Cấp bảo vệ:
IP65 / IP68

Chiều dài cáp tín hiệu: ≤ 30 m

5. Vì sao nên mua đồng hồ Shengda tại Chima?

Nhà phân phối chính hãng Shengda tại Việt Nam

Chima nhập khẩu trực tiếp từ nhà máy Shengda:

• Không qua trung gian → giá tốt

• Hàng chuẩn chính hãng

• Đầy đủ CO, CQ

• Test report từ nhà sản xuất

Hỗ trợ kỹ thuật và dự án

Đội ngũ kỹ sư Chima hỗ trợ:

• Tư vấn chọn model theo lưu lượng

• Hướng dẫn lắp đặt đúng tiêu chuẩn

• Tích hợp PLC / SCADA

• Cung cấp bản vẽ và tài liệu kỹ thuật

📌 Kết luận

Đồng hồ đo lưu lượng điện từ cắm ống Shengda là giải pháp hiệu quả cho các hệ thống đường ống lớn cần giám sát lưu lượng chính xác và ổn định. Với ưu điểm lắp đặt nhanh, chi phí thấp và khả năng tích hợp hệ thống tự động hóa, thiết bị đang được sử dụng rộng rãi trong các dự án cấp nước, xử lý nước thải và công nghiệp.

Với vai trò nhà phân phối chính hãng Shengda tại Việt Nam, Chima cam kết cung cấp sản phẩm chất lượng cao, giá cạnh tranh, hồ sơ đầy đủ và dịch vụ kỹ thuật chuyên nghiệp cho mọi dự án.
