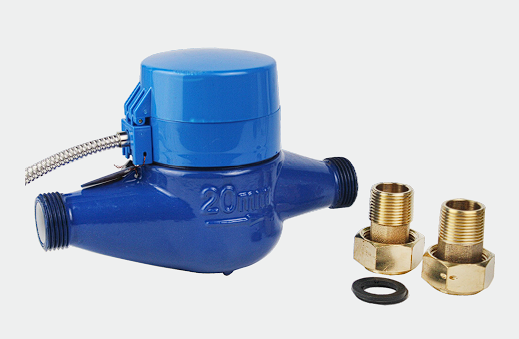

Shengda LXSY DN15–DN40: RS485/Mbus-T188, Sizing Và Tích Hợp BMS/SCADA

Shengda LXSY DN15–DN40 là dòng đồng hồ nước đọc xa có dây mà Chima đang cung cấp cho các size DN15, DN20, DN25, DN32 và DN40. Điểm cần hiểu đúng ngay từ đầu: LXSY không chỉ là “đồng hồ có cổng RS485”, mà là một mắt xích trong kiến trúc meter → bus → gateway/PLC → AMR/BMS/SCADA. Muốn chọn đúng model phải khóa đồng thời hydraulic, giao tiếp và tiêu chí nghiệm thu.

Tóm tắt nhanh: LXSY phù hợp khi dự án cần nhiều meter DN15–DN40, có thể kéo bus có dây, muốn đọc chỉ số tập trung và vẫn giữ mặt số tại hiện trường. Chima hiện niêm yết lựa chọn giao tiếp RS485 / Mbus-T188; protocol, serial settings, address method và frame format phải xác nhận theo exact variant. Không được mặc định RS485 = Modbus RTU.

1. Shengda LXSY giải quyết bài toán gì?

Trong căn hộ, tòa nhà, nhà máy hoặc hệ submetering, việc ghi số thủ công trở nên tốn nhân lực khi số lượng meter tăng. LXSY giúp đưa giá trị đo từ từng điểm về một hệ tập trung để:

• đọc chỉ số theo lịch;
• lưu lịch sử tiêu thụ;
• phân bổ nước theo căn hộ/zone;
• đối chiếu meter tổng và meter nhánh;
• đưa dữ liệu vào AMR, PLC, BMS hoặc SCADA;
• giảm phụ thuộc vào ghi số trực tiếp tại hiện trường.

Giá trị thực tế của LXSY vì vậy nằm ở khả năng đưa dữ liệu đo vào quy trình vận hành, không chỉ ở phần cơ khí của meter.

2. Photoelectric direct reading là gì?

LXSY được Chima mô tả theo nhóm photoelectric direct reading. Về mặt ứng dụng, direct reading nghĩa là hệ thống truy vấn giá trị hiện tại của bộ đếm thay vì chỉ nhận chuỗi xung cần tự tích lũy ở bộ điều khiển.

Cơ chế quang, cách mã hóa giá trị và behavior khi mất nguồn vẫn phải dựa trên tài liệu exact model; không nên suy từ một sản phẩm direct-reading khác.

3. RS485 / Mbus-T188 trên LXSY cần hiểu thế nào?

Trong trang sản phẩm Chima, LXSY được niêm yết với lựa chọn RS485 / Mbus-T188. Cách diễn giải kỹ thuật an toàn là:

• RS485 mô tả lớp truyền điện vi sai trên bus.
• CJ/T188/T188 là giao thức metering riêng ở lớp dữ liệu.
• M-Bus là một hệ truyền thông metering khác, không nên nói “M-Bus chạy trên RS485”.

Trước khi code PLC/gateway cần xin protocol sheet exact variant để biết address, baud rate, parity, stop bit, request/response frame và dữ liệu trả về.

4. Sơ đồ kiến trúc LXSY điển hình

Mỗi lớp có nhiệm vụ khác nhau. Meter chịu trách nhiệm đo; field bus truyền dữ liệu; gateway/PLC polling và chuyển tiếp; hệ thống phía trên lưu lịch sử, tạo trend, báo cáo và cảnh báo.

5. LXSY DN15, DN20, DN25, DN32, DN40: chọn size nào?

Không nên chọn size LXSY bằng cách nhìn DN ống rồi lấy meter cùng DN. Cần có min/normal/peak flow và đối chiếu bảng Q-flow exact size.

Bảng trên chỉ định hướng use case; quyết định cuối cùng phải dựa trên datasheet exact model.

6. Ví dụ sizing: vì sao “ống DN25 → meter DN25” có thể sai?

Giả sử đường ống là DN25 nhưng normal flow thực tế thấp và peak chỉ xuất hiện ngắn hạn. Meter DN25 có thể vẫn lắp vừa nhưng bị oversize về mặt đo lường nếu vùng làm việc phần lớn nằm quá thấp. Ngược lại, giảm xuống DN20 mà không kiểm tra Q4 và pressure loss có thể làm thiếu áp ở peak.

Quy trình đúng:

1. lấy min/normal/peak flow;
2. so Q1/Q3/Q4 của DN20 và DN25;
3. kiểm tra pressure loss ở normal/peak;
4. kiểm tra reducer và installation;
5. chọn size có vùng vận hành phù hợp nhất.

7. LXSY có phù hợp cho chung cư không?

Có thể phù hợp khi riser hoặc khu kỹ thuật cho phép kéo bus có dây và dự án muốn đọc chỉ số tập trung. Với chung cư, M&E cần chú ý thêm:

• chia segment theo tầng hoặc zone;
• asset/address table cho từng căn hộ;
• vị trí gateway/PLC;
• routing cáp và chống nhầm A/B;
• mapping đúng căn hộ trên BMS/AMR;
• quy trình thay meter mà không phá mapping.

8. LXSY trong nhà máy và submetering

Trong nhà máy, LXSY phù hợp hơn cho các nhánh DN nhỏ nếu Q-flow đáp ứng. Meter tổng lưu lượng lớn có thể cần Woltman, WPD hoặc ultrasonic. Kiến trúc hợp lý thường là:

Cách này giúp nhìn consumption theo phân xưởng và so meter tổng–nhánh thay vì chỉ có một số tổng toàn nhà máy.

9. Topology bus: điều gì quan trọng hơn “nối được bao nhiêu meter”?

Không nên quảng cáo một con số node cố định cho mọi mạng. Số meter thực tế trên một segment phụ thuộc transceiver, chiều dài cáp, baud rate, topology, termination, response time và master/gateway.

Thiết kế tốt nên ưu tiên:

• bus tuyến tính;
• hạn chế star topology và nhánh dài;
• chia zone thay vì một bus khổng lồ;
• address không trùng;
• polling interval phù hợp use case;
• có log timeout và last-success timestamp.

10. Address table: tài liệu bắt buộc nếu có nhiều LXSY

Serial number không nên mặc định là protocol address. Exact address method phải theo manual/protocol sheet.

11. Gateway cho LXSY: đừng chỉ nhìn “có RS485”

Một gateway RS485–Ethernet có thể chỉ tunnel dữ liệu serial. Nếu BMS/SCADA cần Modbus TCP, BACnet hoặc MQTT, cần xác minh gateway có thực sự giải mã protocol nguồn hay chỉ chuyển raw serial.

12. BMS/SCADA nên lấy những point nào?

Không nên chỉ map một point “Total Volume”. Một hệ chuyên nghiệp nên có tối thiểu:

• total volume;
• communication status;
• last update timestamp;
• quality/status;
• asset/zone ID;
• alarm hoặc diagnostic nếu exact system hỗ trợ.

Điều này giúp phân biệt “meter đang bằng 120 m³” với “hệ đang hiển thị 120 m³ nhưng dữ liệu đã stale 6 giờ”.

13. Polling interval chọn thế nào?

Billing không cần polling quá dày; BMS dashboard cần dữ liệu mới hơn; leak monitoring có thể cần interval ngắn hơn. Interval phải cân bằng:

• số node trên segment;
• response time;
• timeout/retry;
• baud rate;
• mục tiêu dữ liệu.

Nên đo scan time thực tế trong commissioning rồi tối ưu, không dùng một con số chung cho mọi site.

14. Termination và wiring A/B

RS485 cần wiring nhất quán và topology đúng. Ký hiệu A/B giữa các hãng có thể gây nhầm, vì vậy phải theo manual. Termination 120Ω không phải “cứ RS485 là gắn”; chỉ nên áp theo thiết kế bus/transceiver và test thực tế.

15. LXSY và Modbus: câu trả lời chính xác

Không nên khẳng định LXSY dùng Modbus RTU nếu chưa có protocol sheet exact variant. Chima hiện chỉ nên mô tả an toàn rằng sản phẩm có lựa chọn RS485 / Mbus-T188 theo cấu hình niêm yết. Khi dự án yêu cầu Modbus, phải xác nhận tài liệu giao thức trước khi chốt PO.

16. Submittal cần những gì?

• datasheet exact model/size;
• installation manual;
• drawing/kích thước lắp;
• protocol sheet;
• wiring/terminal definition;
• address/configuration procedure;
• gateway/PLC compatibility nếu nằm trong scope;
• approval/chứng từ theo specification dự án.

17. FAT cho LXSY nên test gì?

1. Model/size đúng approved submittal.
2. Serial list đầy đủ.
3. Mặt số/giá trị meter hoạt động bình thường.
4. Đọc được từng meter bằng tool/gateway/PLC.
5. Address không trùng.
6. Data unit/scale đúng theo tài liệu.
7. Test timeout/mất node nếu scope cho phép.

18. SAT và commissioning tại site

SAT phải kiểm tra chuỗi đầu-cuối:

LXSY → RS485 bus → gateway/PLC → BMS/SCADA/AMR → tag đúng vị trí.

Nên đối chiếu mặt số với dữ liệu trung tâm tại mẫu kiểm tra, test mất truyền thông, kiểm tra timestamp và cập nhật as-built address table sau nghiệm thu.

19. 10 lỗi thường gặp khi triển khai LXSY

1. Chọn DN theo DN ống mà không có flow profile.
2. Không xin bảng Q-flow exact size.
3. Thấy RS485 rồi mặc định Modbus.
4. Không lập address table.
5. Đi dây star hoặc bus quá dài không chia segment.
6. Chọn gateway không hiểu protocol.
7. Không định nghĩa polling/timeout.
8. BMS chỉ map value mà không map status/timestamp.
9. FAT chỉ test một meter nhưng SAT có hàng trăm node.
10. Không cập nhật as-built sau khi đổi meter/address.

20. LXSY so với LXSG, LoRaWAN và NB-IoT

21. FAQ về Shengda LXSY

LXSY có dùng Modbus RTU không?

Không nên mặc định. Phải xác nhận exact protocol sheet của variant được chào.

LXSY có thể đưa dữ liệu lên BMS/SCADA không?

Có thể nếu gateway/PLC hiểu protocol của meter và map đúng dữ liệu sang hệ đích.

Có thể dùng một bus cho toàn tòa nhà không?

Về kỹ thuật có thể có nhiều node trên bus, nhưng thiết kế nên chia segment theo topology, chiều dài, tải và khả năng bảo trì thay vì cố gom toàn bộ site vào một bus duy nhất.

Chọn DN nào cho căn hộ?

Không thể trả lời chỉ từ loại công trình. Cần min/normal/peak flow, pressure và bảng Q-flow exact size.

Direct reading khác pulse ở điểm nào?

Direct reading truy vấn giá trị hiện tại của meter; pulse yêu cầu hệ ngoài tích lũy số xung theo hệ số.

22. Checklist RFQ LXSY

Cần chọn LXSY? Hãy gửi Chima BOQ hoặc sơ đồ hệ thống cùng DN, min/normal/peak flow, số lượng meter và hệ đích BMS/SCADA/AMR. Chima có thể map size + communication architecture trước khi báo giá.
