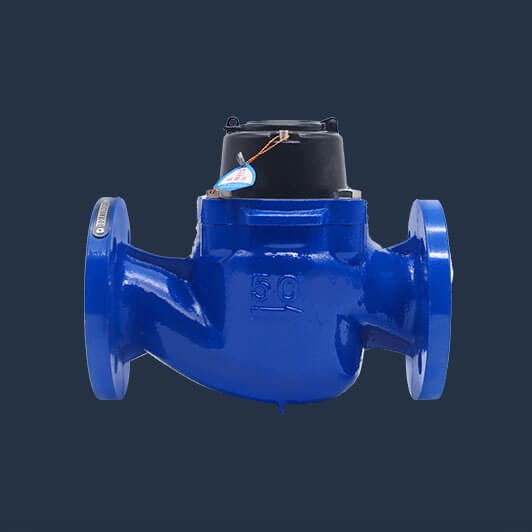

Đồng hồ nước Woltman là nhóm bulk water meter cơ khí thường được dùng cho tuyến tổng, nhà máy, khu công nghiệp và hệ thống cấp nước có DN/lưu lượng lớn. Chọn Woltman đúng không phải chỉ nhìn DN; cần đồng thời xem Q-flow, pressure loss, orientation, straight-run, kiểu kết nối, output và yêu cầu tích hợp dữ liệu.
Tóm tắt nhanh: Woltman phù hợp khi lưu lượng tương đối lớn và ổn định. Với tuyến bulk, hãy dùng normal flow để kiểm tra Q3, peak flow để kiểm tra Q4, đánh giá pressure loss và chỉ chọn Woltman-H/V/WPD sau khi đã khóa layout và orientation.
1. Woltman là gì?
Woltman là nguyên lý đo cơ khí dùng rotor/turbine đặt trong dòng chảy. Trong thực tế, nhóm này thường được dùng cho đường ống lớn hơn so với multi-jet dân dụng.
2. Khi nào nên cân nhắc Woltman?
- Meter tổng nhà máy.
- Tuyến cấp nước khu công nghiệp.
- Bulk metering cho utility/DMA.
- Đường ống lớn, lưu lượng thường xuyên tương đối cao.
- Dự án cần output/remote reading theo option exact model.
3. Khi nào Woltman có thể không phải lựa chọn tốt?
Nếu phần lớn thời gian lưu lượng rất thấp so với khả năng của meter, Woltman có thể bị oversize về mặt metrology. Khi đó cần xem Q1/Q3/R ratio hoặc cân nhắc công nghệ khác.
4. Q1/Q3/Q4 trong Woltman
Cũng như các meter khác, sizing nên bắt đầu từ min/normal/peak flow.
| Dữ liệu hệ thống | Thông số meter cần kiểm tra |
|---|---|
| Minimum flow | Q1 / vùng low-flow |
| Normal flow | Q3 |
| Peak flow | Q4 + pressure loss |
5. Pressure loss là tiêu chí bắt buộc
Bulk meter thường đặt trên tuyến quan trọng. Nếu pressure loss quá cao ở peak, downstream có thể thiếu áp. Vì vậy không nên chỉ so giá và DN; cần yêu cầu pressure-loss curve của exact model.
6. Woltman-H và Woltman-V
Chima hiện có WOLTMAN-H và WOLTMAN-V. Không nên suy rằng chỉ cần nhìn tên “H/V” là đủ; orientation, dimensions và hydraulic data phải theo exact datasheet.
7. WPD-Woltman khác gì?
WPD-WOLTMAN là dòng bulk meter riêng trong inventory Chima. So sánh WPD với Woltman-H/V phải dựa trên Q-flow, pressure loss, layout, approval và output, không chỉ tên dòng.
8. Decision matrix
| Tình huống | Hướng nên đánh giá |
|---|---|
| Tuyến tổng lưu lượng lớn | Woltman/WPD |
| Không gian lắp hạn chế | So installation envelope và orientation |
| Cần pressure loss thấp | So hydraulic curve exact model |
| Flow biến thiên rất rộng | So thêm ultrasonic hoặc meter có turndown phù hợp |
| Cần remote reading | Khóa output/protocol ngay từ RFQ |
9. Straight-run và layout
Co, tee, reducer, valve và pump có thể làm profile dòng chảy biến dạng. Yêu cầu straight-run phải theo exact manual/approval; không dùng một rule chung cho mọi Woltman.
10. Meter tổng trong nhà máy
Woltman/WPD có thể làm meter tổng, trong khi meter nhánh có thể dùng LXSY hoặc smart meter khác. Cấu trúc này phù hợp cho water balance và theo dõi theo phân xưởng.
11. Woltman trong DMA
Trong DMA, meter đầu vào cần dữ liệu tin cậy để theo dõi tổng lưu lượng và làm water balance. Ngoài sizing, utility cần quan tâm pressure, installation, data availability và khả năng đưa dữ liệu lên SCADA/AMR.
12. Remote reading và SCADA
Không nên mặc định mọi Woltman đều có cùng output. Tùy model có thể có pulse hoặc option đọc xa khác. Exact interface phải được xác nhận trước khi chọn gateway/PLC.
13. Ví dụ chọn meter tổng
Giả sử tuyến DN lớn có normal flow ổn định nhưng peak cao. Bước đầu không phải chọn “Woltman DN bằng ống” mà là đối chiếu normal flow với Q3, peak với Q4, xem pressure loss, rồi mới khóa size và model.
14. Những lỗi thường gặp
- Chọn theo DN mà bỏ qua Q-flow.
- Dùng Q4 như normal flow.
- Không kiểm tra pressure loss.
- Không kiểm tra orientation.
- Dùng rule straight-run chung.
- Không chốt output từ RFQ.
- Dùng datasheet dòng khác.
- Không tính không gian tháo meter.
15. Checklist submittal
- Exact model/size.
- Q1/Q3/Q4.
- Pressure-loss curve.
- Pressure/temperature class.
- Dimensions/weight.
- Orientation.
- Installation manual.
- Output/communication option.
- Approval/chứng từ theo specification.
16. Checklist FAT/SAT
- Model/size đúng approved submittal.
- Kiểm tra thân, connection và flow direction.
- Xác nhận output nếu có.
- Kiểm tra installation/orientation trên site.
- Đối chiếu giá trị đọc với hệ trung tâm nếu remote reading.
- Cập nhật serial/tag/as-built.
17. Woltman vs ultrasonic
| Tiêu chí | Woltman | Ultrasonic |
|---|---|---|
| Nguyên lý | Cơ khí/turbine | Điện tử/siêu âm |
| Moving parts | Có | Không có rotor trong dòng |
| Nguồn | Tùy output/model | Thường cần nguồn hoặc battery theo thiết kế |
| Data | Phụ thuộc option | Phụ thuộc exact variant |
| Selection | Q-flow + hydraulic + maintenance | Q-flow + power + data + installation |
18. FAQ
Woltman có phù hợp cho lưu lượng rất thấp không?
Không nên kết luận chung. Phải so minimum/normal flow với Q1/Q3 của exact model.
Woltman đứng và ngang có thay thế nhau được không?
Không nên mặc định. Phải theo model, orientation và installation manual.
WPD luôn tốt hơn Woltman truyền thống?
Không. Chỉ có model phù hợp hơn với hydraulic/layout cụ thể.
19. Checklist RFQ Woltman
| Nhóm | Dữ liệu cần gửi |
|---|---|
| Hydraulic | Min/normal/peak flow, pressure, temperature |
| Mechanical | DN, connection, orientation, space |
| Layout | Co/tee/valve/pump, straight-run |
| Data | Pulse/remote-reading requirement |
| System | AMR/SCADA/BMS nếu có |
| Documents | Datasheet, manual, approval |
Cần chọn meter bulk? Hãy gửi Chima DN, min/normal/peak flow, pressure, layout và yêu cầu đọc xa. Chima có thể so Woltman-H/V, WPD và ultrasonic theo đúng hydraulic profile.
